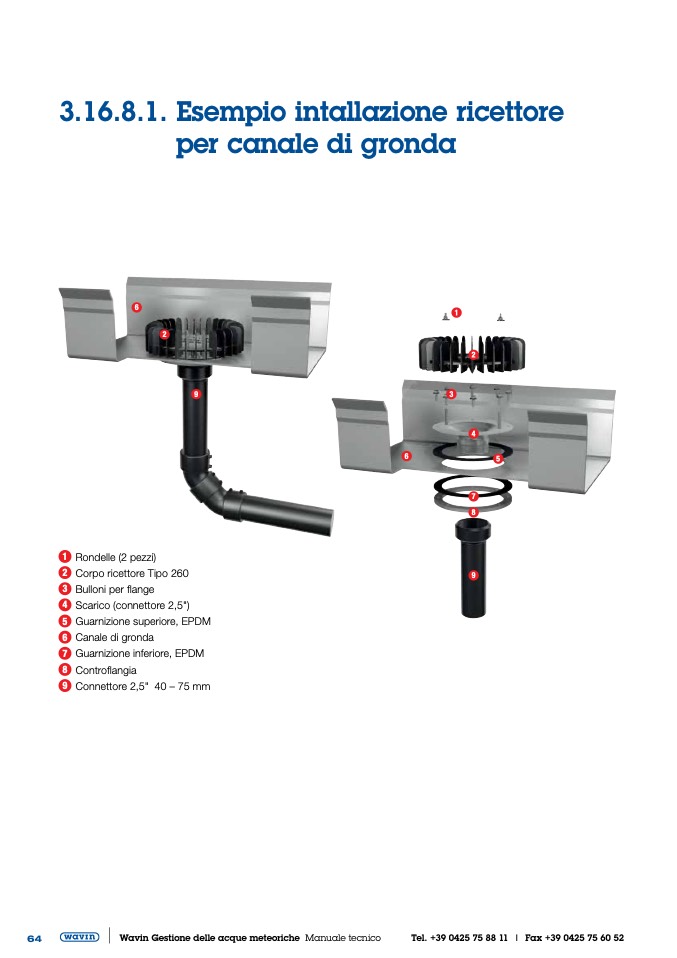

3.16.8.1. Esempio intallazione ricettore

per canale di gronda

6

2

1

2

4

5

7

8

9

9

3

6

1

2

3

4

5

6

7

8

9

Rondelle (2 pezzi)

Corpo ricettore Tipo 260

Bulloni per flange

Scarico (connettore 2,5")

Guarnizione superiore, EPDM

Canale di gronda

Guarnizione inferiore, EPDM

Controflangia

Connettore 2,5" 40 – 75 mm
