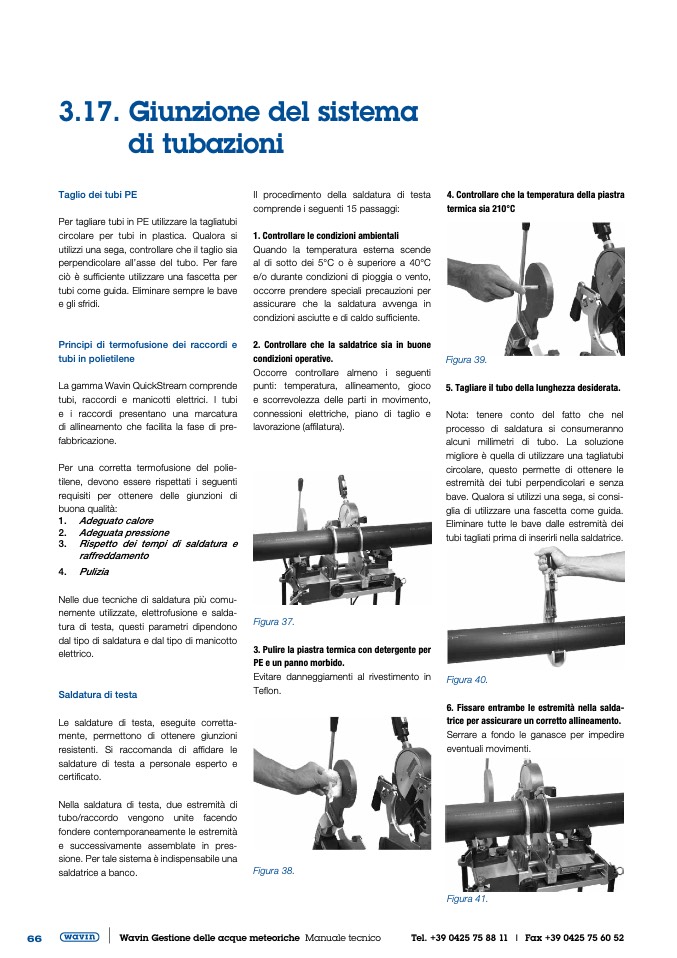

3.17. Giunzione del sistema

di tubazioni

Taglio dei tubi PE

Per tagliare tubi in PE utilizzare la tagliatubi

circolare per tubi in plastica. Qualora si

utilizzi una sega, controllare che il taglio sia

perpendicolare all’asse del tubo. Per fare

ciò è sufficiente utilizzare una fascetta per

tubi come guida. Eliminare sempre le bave

e gli sfridi.

Principi di termofusione dei raccordi e

tubi in polietilene

La gamma Wavin QuickStream comprende

tubi, raccordi e manicotti elettrici. I tubi

e i raccordi presentano una marcatura

di allineamento che facilita la fase di pre-

fabbricazione.

Per una corretta termofusione del polie-

tilene, devono essere rispettati i seguenti

requisiti per ottenere delle giunzioni di

buona qualità:

1. Adeguato calore

2. Adeguata pressione

3. Rispetto dei tempi di saldatura e

raffreddamento

4. Pulizia

Nelle due tecniche di saldatura più comu-

nemente utilizzate, elettrofusione e salda-

tura di testa, questi parametri dipendono

dal tipo di saldatura e dal tipo di manicotto

elettrico.

Saldatura di testa

Le saldature di testa, eseguite corretta-

mente, permettono di ottenere giunzioni

resistenti. Si raccomanda di affidare le

saldature di testa a personale esperto e

certificato.

Nella saldatura di testa, due estremità di

tubo/raccordo vengono unite facendo

fondere contemporaneamente le estremità

e successivamente assemblate in pres-

sione. Per tale sistema è indispensabile una

saldatrice a banco.

Il procedimento della saldatura di testa

comprende i seguenti 15 passaggi:

1. Controllare le condizioni ambientali

Quando la temperatura esterna scende

al di sotto dei 5°C o è superiore a 40°C

e/o durante condizioni di pioggia o vento,

occorre prendere speciali precauzioni per

assicurare che la saldatura avvenga in

condizioni asciutte e di caldo sufficiente.

2. Controllare che la saldatrice sia in buone

condizioni operative.

Occorre controllare almeno i seguenti

punti: temperatura, allineamento, gioco

e scorrevolezza delle parti in movimento,

connessioni elettriche, piano di taglio e

lavorazione (affilatura).

Figura 37.

3. Pulire la piastra termica con detergente per

PE e un panno morbido.

Evitare danneggiamenti al rivestimento in

Teflon.

Figura 38.

4. Controllare che la temperatura della piastra

termica sia 210°C

Figura 39.

5. Tagliare il tubo della lunghezza desiderata.

Nota: tenere conto del fatto che nel

processo di saldatura si consumeranno

alcuni millimetri di tubo. La soluzione

migliore è quella di utilizzare una tagliatubi

circolare, questo permette di ottenere le

estremità dei tubi perpendicolari e senza

bave. Qualora si utilizzi una sega, si consi-

glia di utilizzare una fascetta come guida.

Eliminare tutte le bave dalle estremità dei

tubi tagliati prima di inserirli nella saldatrice.

Figura 40.

6. Fissare entrambe le estremità nella salda-

trice per assicurare un corretto allineamento.

Serrare a fondo le ganasce per impedire

eventuali movimenti.

Figura 41.
