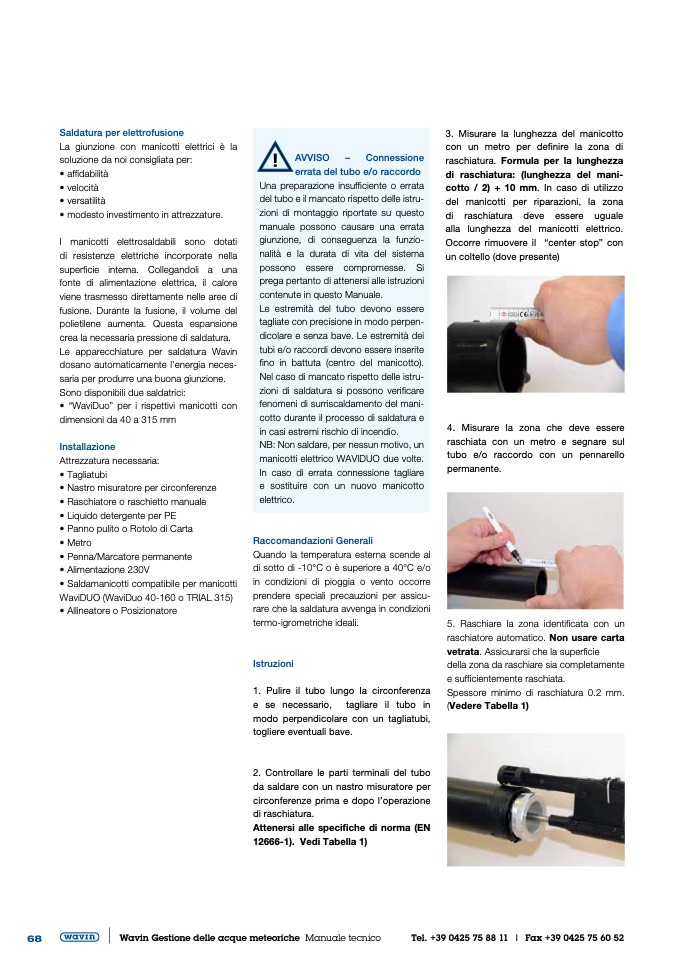

Saldatura per elettrofusione

La giunzione con manicotti elettrici è la

soluzione da noi consigliata per:

• affidabilità

• velocità

• versatilità

• modesto investimento in attrezzature.

I manicotti elettrosaldabili sono dotati

di resistenze elettriche incorporate nella

superficie interna. Collegandoli a una

fonte di alimentazione elettrica, il calore

viene trasmesso direttamente nelle aree di

fusione. Durante la fusione, il volume del

polietilene aumenta. Questa espansione

crea la necessaria pressione di saldatura.

Le apparecchiature per saldatura Wavin

dosano automaticamente l’energia neces-

saria per produrre una buona giunzione.

Sono disponibili due saldatrici:

• “WaviDuo” per i rispettivi manicotti con

dimensioni da 40 a 315 mm

Installazione

Attrezzatura necessaria:

• Tagliatubi

• Nastro misuratore per circonferenze

• Raschiatore o raschietto manuale

• Liquido detergente per PE

• Panno pulito o Rotolo di Carta

• Metro

• Penna/Marcatore permanente

• Alimentazione 230V

• Saldamanicotti compatibile per manicotti

WaviDUO (WaviDuo 40-160 o TRIAL 315)

• Allineatore o Posizionatore

Raccomandazioni Generali

Quando la temperatura esterna scende al

di sotto di -10°C o è superiore a 40°C e/o

in condizioni di pioggia o vento occorre

prendere speciali precauzioni per assicu-

rare che la saldatura avvenga in condizioni

termo-igrometriche ideali.

Istruzioni

1. Pulire il tubo lungo la circonferenza

e se necessario, tagliare il tubo in

modo perpendicolare con un tagliatubi,

togliere eventuali bave.

2. Controllare le parti terminali del tubo

da saldare con un nastro misuratore per

circonferenze prima e dopo l’operazione

di raschiatura.

Attenersi alle specifiche di norma (EN

12666-1). Vedi Tabella 1)

3. Misurare la lunghezza del manicotto

con un metro per definire la zona di

raschiatura. Formula per la lunghezza

di raschiatura: (lunghezza del mani-

cotto / 2) + 10 mm. In caso di utilizzo

del manicotti per riparazioni, la zona

di raschiatura deve essere uguale

alla lunghezza del manicotti elettrico.

Occorre rimuovere il “center stop” con

un coltello (dove presente)

4. Misurare la zona che deve essere

raschiata con un metro e segnare sul

tubo e/o raccordo con un pennarello

permanente.

5. Raschiare la zona identificata con un

raschiatore automatico. Non usare carta

vetrata. Assicurarsi che la superficie

della zona da raschiare sia completamente

e sufficientemente raschiata.

Spessore minimo di raschiatura 0.2 mm.

(Vedere Tabella 1)

AVVISO

–

Connessione

errata del tubo e/o raccordo

Una preparazione insufficiente o errata

del tubo e il mancato rispetto delle istru-

zioni di montaggio riportate su questo

manuale possono causare una errata

giunzione, di conseguenza la funzio-

nalità e la durata di vita del sistema

possono essere compromesse. Si

prega pertanto di attenersi alle istruzioni

contenute in questo Manuale.

Le estremità del tubo devono essere

tagliate con precisione in modo perpen-

dicolare e senza bave. Le estremità dei

tubi e/o raccordi devono essere inserite

fino in battuta (centro del manicotto).

Nel caso di mancato rispetto delle istru-

zioni di saldatura si possono verificare

fenomeni di surriscaldamento del mani-

cotto durante il processo di saldatura e

in casi estremi rischio di incendio.

NB: Non saldare, per nessun motivo, un

manicotti elettrico WAVIDUO due volte.

In caso di errata connessione tagliare

e sostituire con un nuovo manicotto

elettrico.
