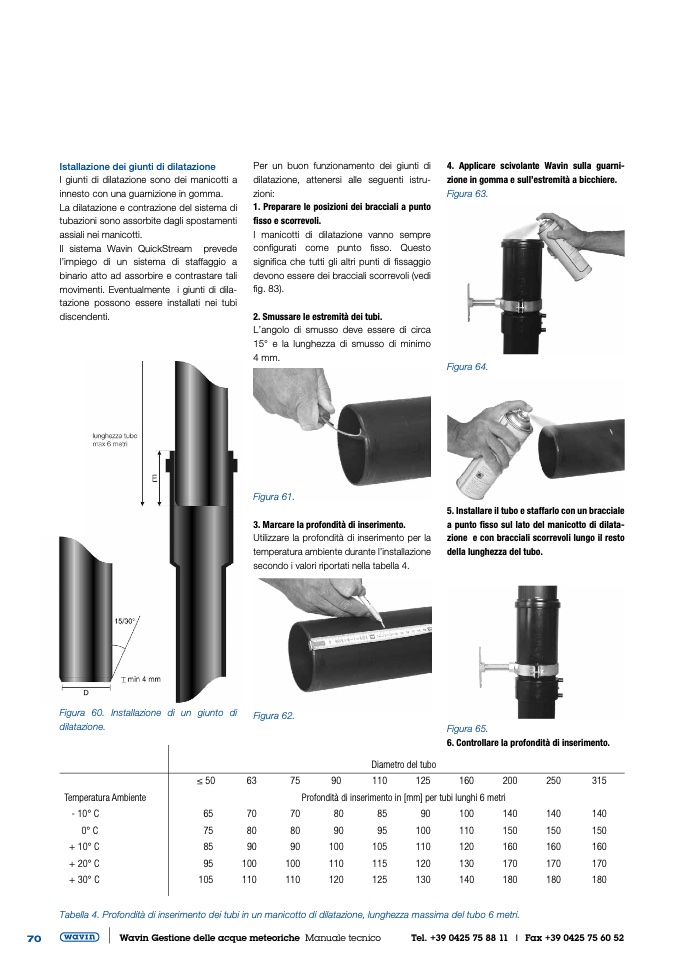

Istallazione dei giunti di dilatazione
I giunti di dilatazione sono dei manicotti a
innesto con una guarnizione in gomma.
La dilatazione e contrazione del sistema di
tubazioni sono assorbite dagli spostamenti
assiali nei manicotti.
Il sistema Wavin QuickStream prevede
l’impiego di un sistema di staffaggio a
binario atto ad assorbire e contrastare tali
movimenti. Eventualmente i giunti di dila-
tazione possono essere installati nei tubi
discendenti.
4. Applicare scivolante Wavin sulla guarni-
zione in gomma e sull’estremità a bicchiere.
Figura 63.
Figura 64.
5. Installare il tubo e staffarlo con un bracciale
a punto fisso sul lato del manicotto di dilata-
zione e con bracciali scorrevoli lungo il resto
della lunghezza del tubo.
Figura 65.
6. Controllare la profondità di inserimento.
Diametro del tubo
75
90
110
125
160
200
250
315
Profondità di inserimento in [mm] per tubi lunghi 6 metri
Per un buon funzionamento dei giunti di
dilatazione, attenersi alle seguenti istru-
zioni:
1. Preparare le posizioni dei bracciali a punto
fisso e scorrevoli.
I manicotti di dilatazione vanno sempre
configurati come punto fisso. Questo
significa che tutti gli altri punti di fissaggio
devono essere dei bracciali scorrevoli (vedi
fig. 83).
2. Smussare le estremità dei tubi.
L’angolo di smusso deve essere di circa
15° e la lunghezza di smusso di minimo
4 mm.
Figura 61.
3. Marcare la profondità di inserimento.
Utilizzare la profondità di inserimento per la
temperatura ambiente durante l’installazione
secondo i valori riportati nella tabella 4.
Figura 62.
Figura 60. Installazione di un giunto di
dilatazione.
Temperatura Ambiente
- 10° C
0° C
+ 10° C
+ 20° C
+ 30° C
≤ 50
63
65
70
75
80
85
90
95
100
105
110
70
80
85
80
90
95
90
100
105
100
110
115
110
120
125
90
100
140
140
140
100
110
150
150
150
110
120
160
160
160
120
130
170
170
170
130
140
180
180
180
Tabella 4. Profondità di inserimento dei tubi in un manicotto di dilatazione, lunghezza massima del tubo 6 metri.
