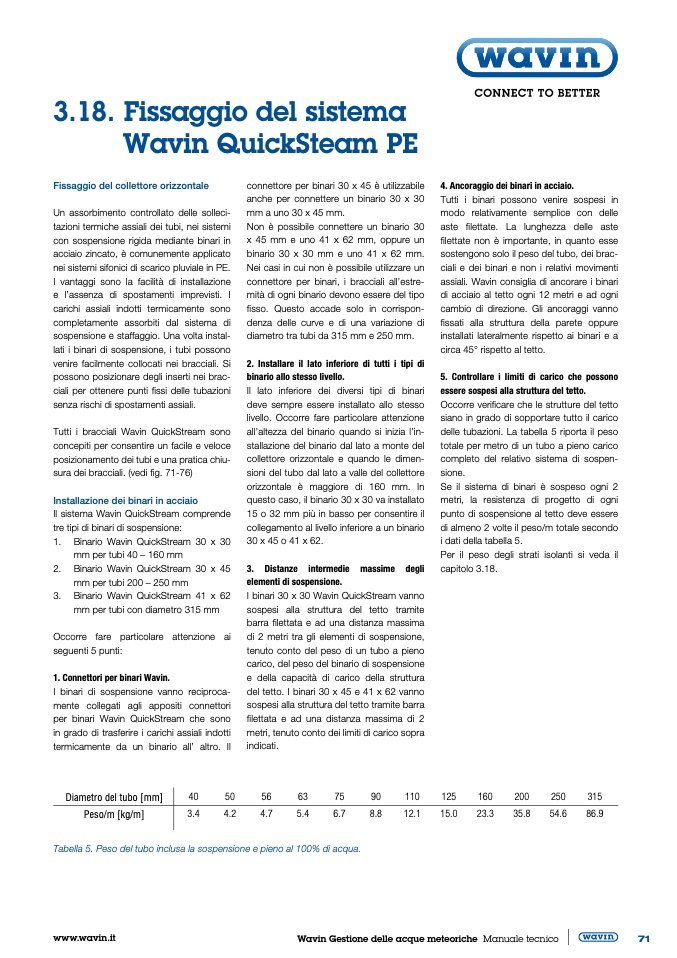

3.18. Fissaggio del sistema

Wavin QuickSteam PE

Fissaggio del collettore orizzontale

Un assorbimento controllato delle solleci-

tazioni termiche assiali dei tubi, nei sistemi

con sospensione rigida mediante binari in

acciaio zincato, è comunemente applicato

nei sistemi sifonici di scarico pluviale in PE.

I vantaggi sono la facilità di installazione

e l’assenza di spostamenti imprevisti. I

carichi assiali indotti termicamente sono

completamente assorbiti dal sistema di

sospensione e staffaggio. Una volta instal-

lati i binari di sospensione, i tubi possono

venire facilmente collocati nei bracciali. Si

possono posizionare degli inserti nei brac-

ciali per ottenere punti fissi delle tubazioni

senza rischi di spostamenti assiali.

Tutti i bracciali Wavin QuickStream sono

concepiti per consentire un facile e veloce

posizionamento dei tubi e una pratica chiu-

sura dei bracciali. (vedi fig. 71-76)

Installazione dei binari in acciaio

Il sistema Wavin QuickStream comprende

tre tipi di binari di sospensione:

1. Binario Wavin QuickStream 30 x 30

mm per tubi 40 – 160 mm

2. Binario Wavin QuickStream 30 x 45

mm per tubi 200 – 250 mm

3. Binario Wavin QuickStream 41 x 62

mm per tubi con diametro 315 mm

Occorre fare particolare attenzione ai

seguenti 5 punti:

1. Connettori per binari Wavin.

I binari di sospensione vanno reciproca-

mente collegati agli appositi connettori

per binari Wavin QuickStream che sono

in grado di trasferire i carichi assiali indotti

termicamente da un binario all’ altro. Il

Diametro del tubo [mm]

40

50

Peso/m [kg/m]

3.4

4.2

connettore per binari 30 x 45 è utilizzabile

anche per connettere un binario 30 x 30

mm a uno 30 x 45 mm.

Non è possibile connettere un binario 30

x 45 mm e uno 41 x 62 mm, oppure un

binario 30 x 30 mm e uno 41 x 62 mm.

Nei casi in cui non è possibile utilizzare un

connettore per binari, i bracciali all’estre-

mità di ogni binario devono essere del tipo

fisso. Questo accade solo in corrispon-

denza delle curve e di una variazione di

diametro tra tubi da 315 mm e 250 mm.

2. Installare il lato inferiore di tutti i tipi di

binario allo stesso livello.

Il lato inferiore dei diversi tipi di binari

deve sempre essere installato allo stesso

livello. Occorre fare particolare attenzione

all’altezza del binario quando si inizia l’in-

stallazione del binario dal lato a monte del

collettore orizzontale e quando le dimen-

sioni del tubo dal lato a valle del collettore

orizzontale è maggiore di 160 mm. In

questo caso, il binario 30 x 30 va installato

15 o 32 mm più in basso per consentire il

collegamento al livello inferiore a un binario

30 x 45 o 41 x 62.

3. Distanze intermedie massime degli

elementi di sospensione.

I binari 30 x 30 Wavin QuickStream vanno

sospesi alla struttura del tetto tramite

barra filettata e ad una distanza massima

di 2 metri tra gli elementi di sospensione,

tenuto conto del peso di un tubo a pieno

carico, del peso del binario di sospensione

e della capacità di carico della struttura

del tetto. I binari 30 x 45 e 41 x 62 vanno

sospesi alla struttura del tetto tramite barra

filettata e ad una distanza massima di 2

metri, tenuto conto dei limiti di carico sopra

indicati.

56

63

75

90

110

4.7

5.4

6.7

8.8

12.1

4. Ancoraggio dei binari in acciaio.

Tutti i binari possono venire sospesi in

modo relativamente semplice con delle

aste filettate. La lunghezza delle aste

filettate non è importante, in quanto esse

sostengono solo il peso del tubo, dei brac-

ciali e dei binari e non i relativi movimenti

assiali. Wavin consiglia di ancorare i binari

di acciaio al tetto ogni 12 metri e ad ogni

cambio di direzione. Gli ancoraggi vanno

fissati alla struttura della parete oppure

installati lateralmente rispetto ai binari e a

circa 45° rispetto al tetto.

5. Controllare i limiti di carico che possono

essere sospesi alla struttura del tetto.

Occorre verificare che le strutture del tetto

siano in grado di sopportare tutto il carico

delle tubazioni. La tabella 5 riporta il peso

totale per metro di un tubo a pieno carico

completo del relativo sistema di sospen-

sione.

Se il sistema di binari è sospeso ogni 2

metri, la resistenza di progetto di ogni

punto di sospensione al tetto deve essere

di almeno 2 volte il peso/m totale secondo

i dati della tabella 5.

Per il peso degli strati isolanti si veda il

capitolo 3.18.

125

160

200

15.0

23.3

35.8

54.6

86.9

250

315

Tabella 5. Peso del tubo inclusa la sospensione e pieno al 100% di acqua.
