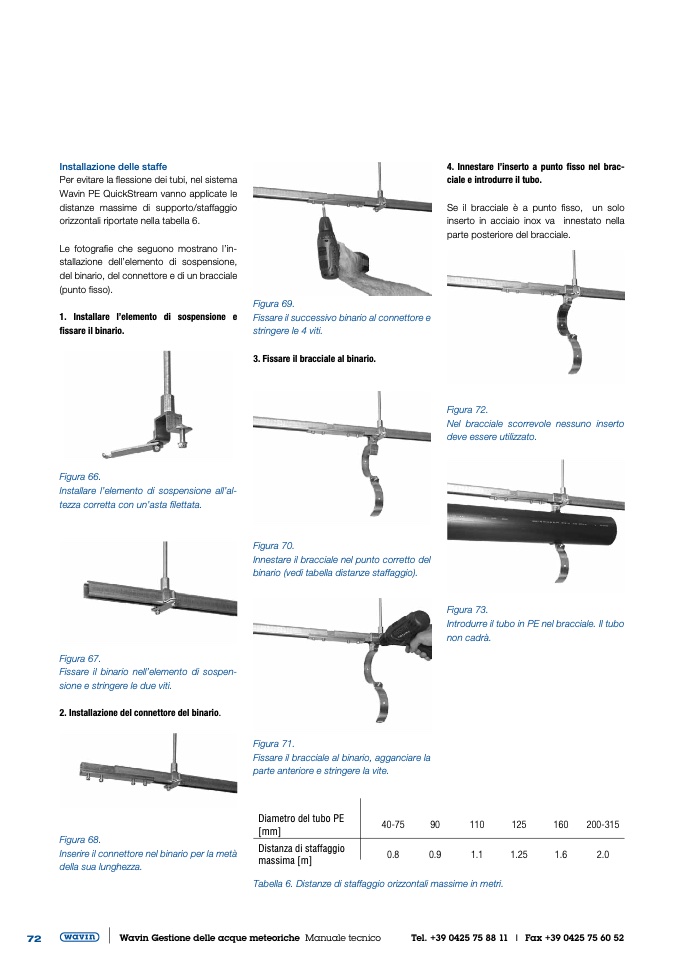

Installazione delle staffe

Per evitare la flessione dei tubi, nel sistema

Wavin PE QuickStream vanno applicate le

distanze massime di supporto/staffaggio

orizzontali riportate nella tabella 6.

Le fotografie che seguono mostrano l’in-

stallazione dell’elemento di sospensione,

del binario, del connettore e di un bracciale

(punto fisso).

1. Installare l’elemento di sospensione e

fissare il binario.

Figura 66.

Installare l’elemento di sospensione all’al-

tezza corretta con un’asta filettata.

Figura 67.

Fissare il binario nell’elemento di sospen-

sione e stringere le due viti.

2. Installazione del connettore del binario.

Figura 68.

Inserire il connettore nel binario per la metà

della sua lunghezza.

Figura 69.

Fissare il successivo binario al connettore e

stringere le 4 viti.

3. Fissare il bracciale al binario.

Figura 70.

Innestare il bracciale nel punto corretto del

binario (vedi tabella distanze staffaggio).

Figura 71.

Fissare il bracciale al binario, agganciare la

parte anteriore e stringere la vite.

Diametro del tubo PE

40-75

90

[mm]

Distanza di staffaggio

0.8

0.9

massima [m]

4. Innestare l’inserto a punto fisso nel brac-

ciale e introdurre il tubo.

Se il bracciale è a punto fisso, un solo

inserto in acciaio inox va innestato nella

parte posteriore del bracciale.

Figura 72.

Nel bracciale scorrevole nessuno inserto

deve essere utilizzato.

Figura 73.

Introdurre il tubo in PE nel bracciale. Il tubo

non cadrà.

Tabella 6. Distanze di staffaggio orizzontali massime in metri.

110

125

1.1

1.25

160

200-315

1.6

2.0

72
