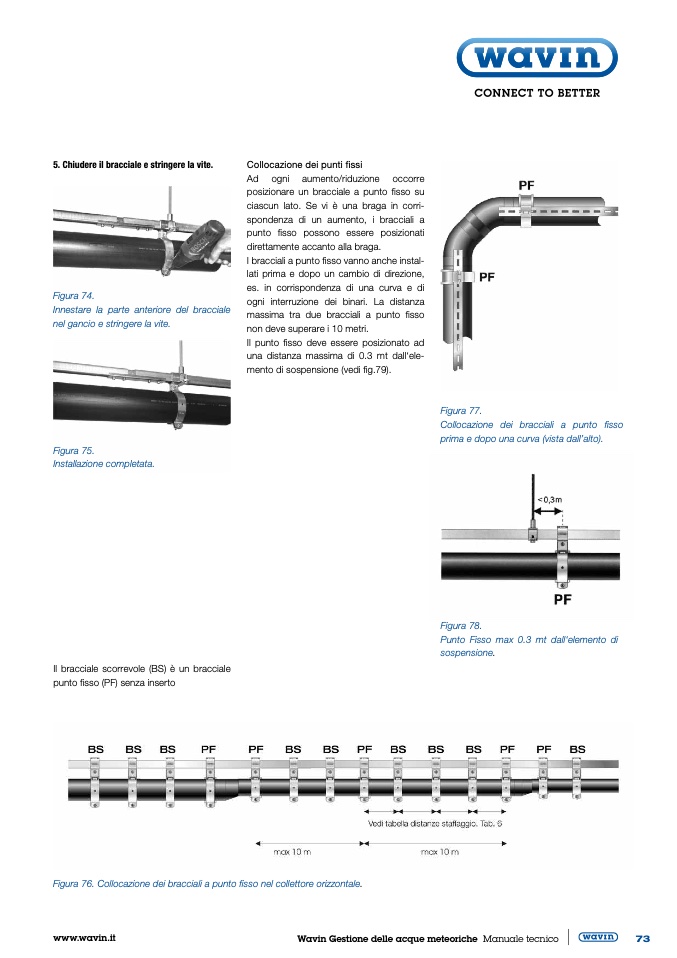

5. Chiudere il bracciale e stringere la vite.
Figura 74.
Innestare la parte anteriore del bracciale
nel gancio e stringere la vite.
Figura 75.
Installazione completata.
Collocazione dei punti fissi
Ad ogni aumento/riduzione occorre
posizionare un bracciale a punto fisso su
ciascun lato. Se vi è una braga in corri-
spondenza di un aumento, i bracciali a
punto fisso possono essere posizionati
direttamente accanto alla braga.
I bracciali a punto fisso vanno anche instal-
lati prima e dopo un cambio di direzione,
es. in corrispondenza di una curva e di
ogni interruzione dei binari. La distanza
massima tra due bracciali a punto fisso
non deve superare i 10 metri.
Il punto fisso deve essere posizionato ad
una distanza massima di 0.3 mt dall‘ele-
mento di sospensione (vedi fig.79).
Il bracciale scorrevole (BS) è un bracciale
punto fisso (PF) senza inserto
Figura 77.
Collocazione dei bracciali a punto fisso
prima e dopo una curva (vista dall’alto).
Figura 78.
Punto Fisso max 0.3 mt dall‘elemento di
sospensione.
Figura 76. Collocazione dei bracciali a punto fisso nel collettore orizzontale.
