Fissaggio del tubo di conessione al
ricettore
Se la tubazione discendente sotto il ricet-
tore è inferiore a 1,2 metri non è necessario
installare alcun bracciale, allo stesso modo
se la distanza della tubazione orizzontale
di collegamento al collettore è inferiore a
0,8 metri.

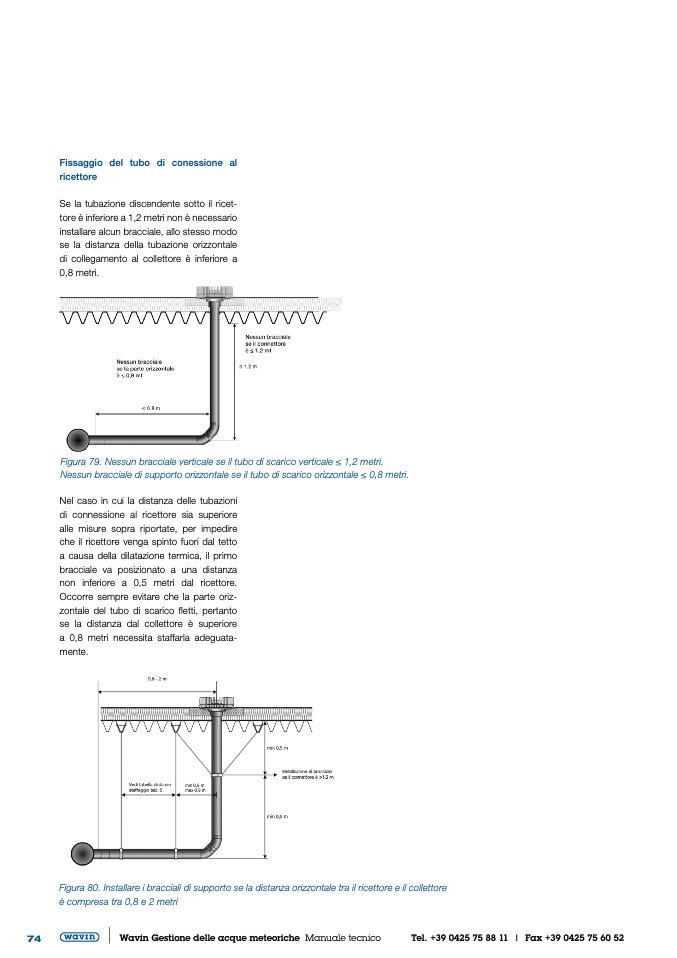

Figura 79. Nessun bracciale verticale se il tubo di scarico verticale ≤ 1,2 metri.
Nessun bracciale di supporto orizzontale se il tubo di scarico orizzontale ≤ 0,8 metri.
Nel caso in cui la distanza delle tubazioni
di connessione al ricettore sia superiore
alle misure sopra riportate, per impedire
che il ricettore venga spinto fuori dal tetto
a causa della dilatazione termica, il primo
bracciale va posizionato a una distanza
non inferiore a 0,5 metri dal ricettore.
Occorre sempre evitare che la parte oriz-
zontale del tubo di scarico fletti, pertanto
se la distanza dal collettore è superiore
a 0,8 metri necessita staffarla adeguata-
mente.
Figura 80. Installare i bracciali di supporto se la distanza orizzontale tra il ricettore e il collettore
è compresa tra 0,8 e 2 metri
