Fissaggio della tubazione discendente.
Fissaggio rigido della tubazione discen-
dente.
Si possono fissare i discendenti verticali
utilizzando i binari Wavin QuickStream in
modo simile a quello impiegato per i tubi di
raccolta orizzontali. Le tubazioni possono
venire installate direttamente sulla struttura
della parete; pertanto per questa parte
del sistema si può fare a meno dei binari
di sospensione. Per questo motivo, nella
quotazione vengono inclusi come standard
i bracciali a punto fisso che permettono il
montaggio a parete.
Un punto fisso va posizionato all’estremità
superiore del discendente verticale, il più
vicino possibile alla curva. I punti fissi
vanno installati ad un intervallo massimo di
10 metri (vedi fig.83A). Fare attenzione ai
carichi di espansione e contrazione appli-
cati alla struttura della parete. La tabella
7 riporta indicazioni sul diametro del tubo
metallico filettato per i punti fissi in rela-
zione alla distanza dalla parete e i diametri
dei tubi Wavin QuickStream.
Distanza tubo parete
[mm]
≤ 90
50
100
1/2
”
1/2
”
1
”
1
”
1
”
1
”
1”
Tabella 7. Diametro minimo dei tubi metallici filettati per i punti fissi.
Diametro del tubo
[mm]
Distanza di staffaggio
verticale massima [m]
40
50
56
63
75
90
110
125
160
200
250
315

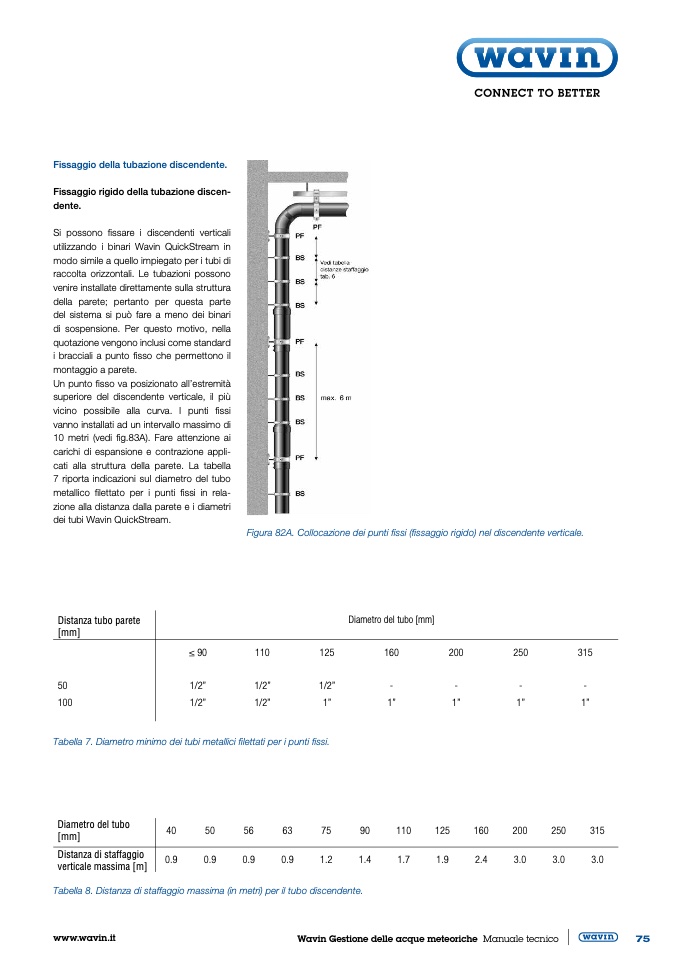

Figura 82A. Collocazione dei punti fissi (fissaggio rigido) nel discendente verticale.
Diametro del tubo [mm]
110
125
160
200
250
315
1/2”
1/2”
1/2”
-
-
-
-
0.9
0.9
0.9
0.9
1.2
1.4
1.7
1.9
2.4
3.0
3.0
3.0
Tabella 8. Distanza di staffaggio massima (in metri) per il tubo discendente.
