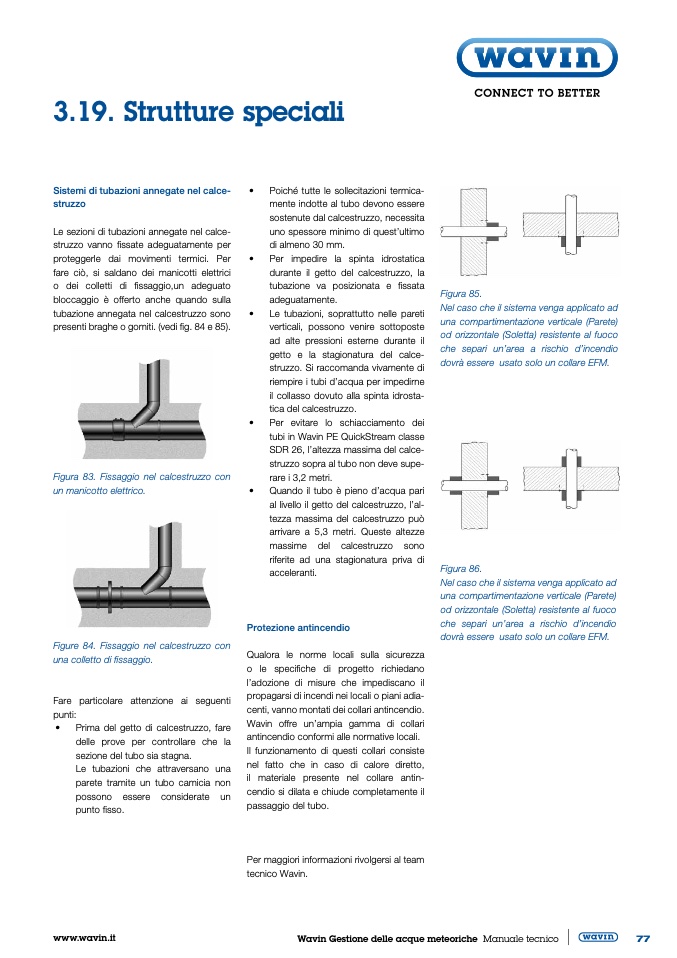

3.19. Strutture speciali
Sistemi di tubazioni annegate nel calce-
struzzo
Le sezioni di tubazioni annegate nel calce-
struzzo vanno fissate adeguatamente per
proteggerle dai movimenti termici. Per
fare ciò, si saldano dei manicotti elettrici
o dei colletti di fissaggio,un adeguato
bloccaggio è offerto anche quando sulla
tubazione annegata nel calcestruzzo sono
presenti braghe o gomiti. (vedi fig. 84 e 85).
Figura 83. Fissaggio nel calcestruzzo con
un manicotto elettrico.
Figure 84. Fissaggio nel calcestruzzo con
una colletto di fissaggio.
Fare particolare attenzione ai seguenti
punti:
•
Prima del getto di calcestruzzo, fare
delle prove per controllare che la
sezione del tubo sia stagna.
Le tubazioni che attraversano una
parete tramite un tubo camicia non
possono essere considerate un
punto fisso.
•
Poiché tutte le sollecitazioni termica-
mente indotte al tubo devono essere
sostenute dal calcestruzzo, necessita
uno spessore minimo di quest’ultimo
di almeno 30 mm.
•
Per impedire la spinta idrostatica
durante il getto del calcestruzzo, la
tubazione va posizionata e fissata
adeguatamente.
•
Le tubazioni, soprattutto nelle pareti
verticali, possono venire sottoposte
ad alte pressioni esterne durante il
getto e la stagionatura del calce-
struzzo. Si raccomanda vivamente di
riempire i tubi d’acqua per impedirne
il collasso dovuto alla spinta idrosta-
tica del calcestruzzo.
•
Per evitare lo schiacciamento dei
tubi in Wavin PE QuickStream classe
SDR 26, l’altezza massima del calce-
struzzo sopra al tubo non deve supe-
rare i 3,2 metri.
•
Quando il tubo è pieno d’acqua pari
al livello il getto del calcestruzzo, l’al-
tezza massima del calcestruzzo può
arrivare a 5,3 metri. Queste altezze
massime del calcestruzzo sono
riferite ad una stagionatura priva di
acceleranti.
Protezione antincendio
Qualora le norme locali sulla sicurezza
o le specifiche di progetto richiedano
l’adozione di misure che impediscano il
propagarsi di incendi nei locali o piani adia-
centi, vanno montati dei collari antincendio.
Wavin offre un’ampia gamma di collari
antincendio conformi alle normative locali.
Il funzionamento di questi collari consiste
nel fatto che in caso di calore diretto,
il materiale presente nel collare antin-
cendio si dilata e chiude completamente il
passaggio del tubo.
Per maggiori informazioni rivolgersi al team
tecnico Wavin.
Figura 85.
Nel caso che il sistema venga applicato ad
una compartimentazione verticale (Parete)
od orizzontale (Soletta) resistente al fuoco
che separi un’area a rischio d’incendio
dovrà essere usato solo un collare EFM.
