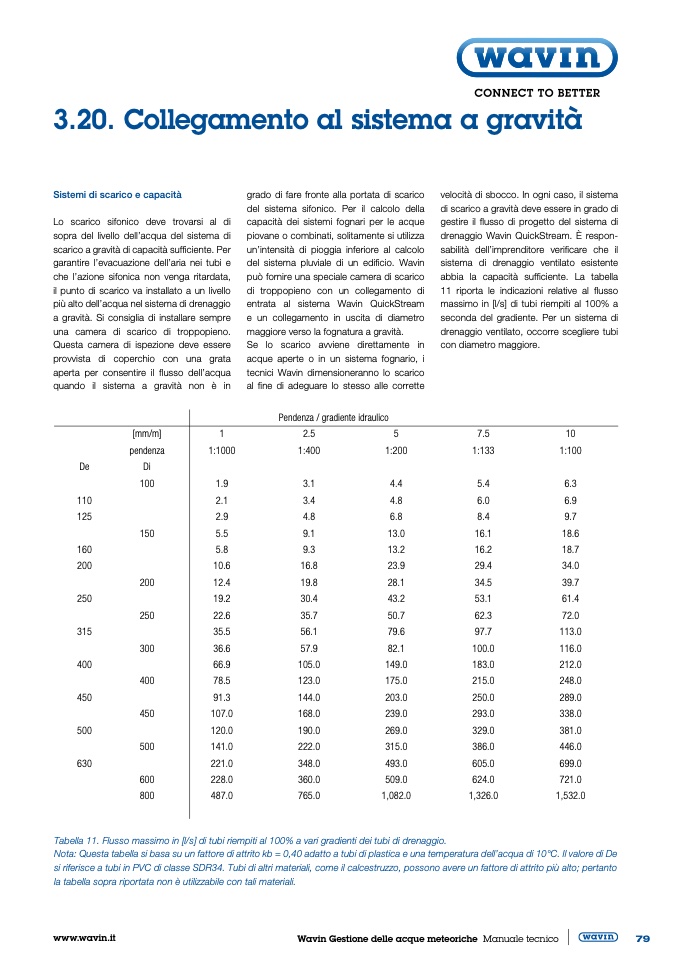

3.20. Collegamento al sistema a gravità
Sistemi di scarico e capacità
Lo scarico sifonico deve trovarsi al di
sopra del livello dell’acqua del sistema di
scarico a gravità di capacità sufficiente. Per
garantire l’evacuazione dell’aria nei tubi e
che l’azione sifonica non venga ritardata,
il punto di scarico va installato a un livello
più alto dell’acqua nel sistema di drenaggio
a gravità. Si consiglia di installare sempre
una camera di scarico di troppopieno.
Questa camera di ispezione deve essere
provvista di coperchio con una grata
aperta per consentire il flusso dell’acqua
quando il sistema a gravità non è in
grado di fare fronte alla portata di scarico
del sistema sifonico. Per il calcolo della
capacità dei sistemi fognari per le acque
piovane o combinati, solitamente si utilizza
un’intensità di pioggia inferiore al calcolo
del sistema pluviale di un edificio. Wavin
può fornire una speciale camera di scarico
di troppopieno con un collegamento di
entrata al sistema Wavin QuickStream
e un collegamento in uscita di diametro
maggiore verso la fognatura a gravità.
Se lo scarico avviene direttamente in
acque aperte o in un sistema fognario, i
tecnici Wavin dimensioneranno lo scarico
al fine di adeguare lo stesso alle corrette
velocità di sbocco. In ogni caso, il sistema
di scarico a gravità deve essere in grado di
gestire il flusso di progetto del sistema di
drenaggio Wavin QuickStream. È respon-
sabilità dell’imprenditore verificare che il
sistema di drenaggio ventilato esistente
abbia la capacità sufficiente. La tabella
11 riporta le indicazioni relative al flusso
massimo in [l/s] di tubi riempiti al 100% a
seconda del gradiente. Per un sistema di
drenaggio ventilato, occorre scegliere tubi
con diametro maggiore.
7.5
10
1:133
1:100
5.4
6.3
6.0
6.9
8.4
9.7
16.1
18.6
16.2
18.7
29.4
34.0
34.5
39.7
53.1
61.4
62.3
72.0
97.7
113.0
100.0
116.0
183.0
212.0
215.0
248.0
250.0
289.0
293.0
338.0
329.0
381.0
386.0
446.0
605.0
699.0
624.0
721.0
1,326.0
1,532.0
110
125
160
200
250
315
400
450
500
630
100
1.9
2.1
2.9
150
5.5
5.8
10.6
200
12.4
19.2
250
22.6
35.5
300
36.6
66.9
400
78.5
91.3
450
107.0
120.0
500
141.0
221.0
600
228.0
800
487.0
3.1
4.4
3.4
4.8
4.8
6.8
9.1
13.0
9.3
13.2
16.8
23.9
19.8
28.1
30.4
43.2
35.7
50.7
56.1
79.6
57.9
82.1
105.0
149.0
123.0
175.0
144.0
203.0
168.0
239.0
190.0
269.0
222.0
315.0
348.0
493.0
360.0
509.0
765.0
1,082.0
Pendenza / gradiente idraulico
[mm/m]
1
2.5
5
pendenza
De
Di
1:1000
1:400
1:200
Tabella 11. Flusso massimo in [l/s] di tubi riempiti al 100% a vari gradienti dei tubi di drenaggio.
Nota: Questa tabella si basa su un fattore di attrito kb = 0,40 adatto a tubi di plastica e una temperatura dell’acqua di 10°C. Il valore di De
si riferisce a tubi in PVC di classe SDR34. Tubi di altri materiali, come il calcestruzzo, possono avere un fattore di attrito più alto; pertanto
la tabella sopra riportata non è utilizzabile con tali materiali.
