Sistemi di tubazioni interrate
Sono valide le norme generali di installa-
zione per i tubi in PE interrati. In sintesi:
•
La larghezza degli scavi deve essere
la minima possibile, ma non inferiore
a 30 mm più del tubo.
•
Il fondo degli scavi deve essere piano
e libero da pietre o altri ostacoli duri
che in seguito potrebbero esercitare
un punto di carico sul tubo.
•
Solitamente le condotte in PE sono
saldate mediante fusione di testa o
elettrofusione con manicotti.
•
Liberare il fondo dello scavo.
•
Installare il tubo e controllare la
pendenza.
•
Rincalzare sui fianchi con terreno non
coeso, come sabbia, e compattare
soprattutto sui fianchi del tubo.
•
Completare il rincalzo laterale con
materiale di riempimento non coeso
fino a circa 0,3 m al di sopra del
colmo del tubo.
•
Compattare il rincalzo su entrambi i
fianchi del tubo, preferibilmente con
un compattatore meccanico.
•
Completare il riempimento dello
scavo. Per questa operazione, se
non diversamente indicato nella
specifica del progetto, si può utiliz-
zare il terreno originale.
In alternativa, seguire le indicazioni della
EN1610 sull’installazione delle condotte
interrate.

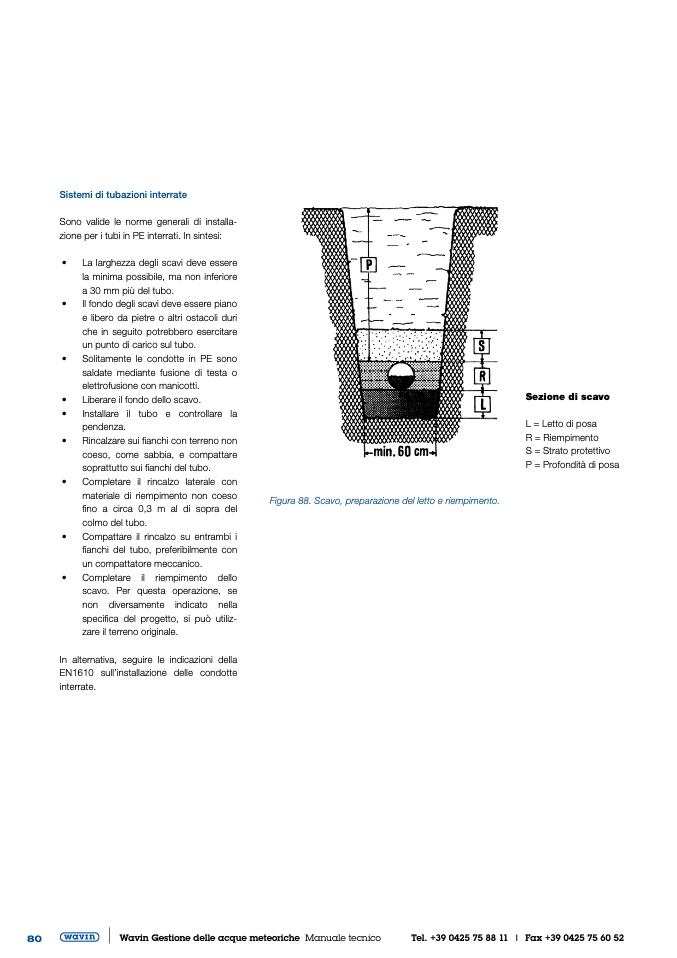

Sezione di scavo
L = Letto di posa
R = Riempimento
S = Strato protettivo
P = Profondità di posa
Figura 88. Scavo, preparazione del letto e riempimento.
