G

R

E

E

N

E

SCHEMA TECNICO E CALCOLO DELLE ALTEZZE

Con il termine “trave” si intende l’insieme dei componenti che formano il meccanismo di scorrimento.

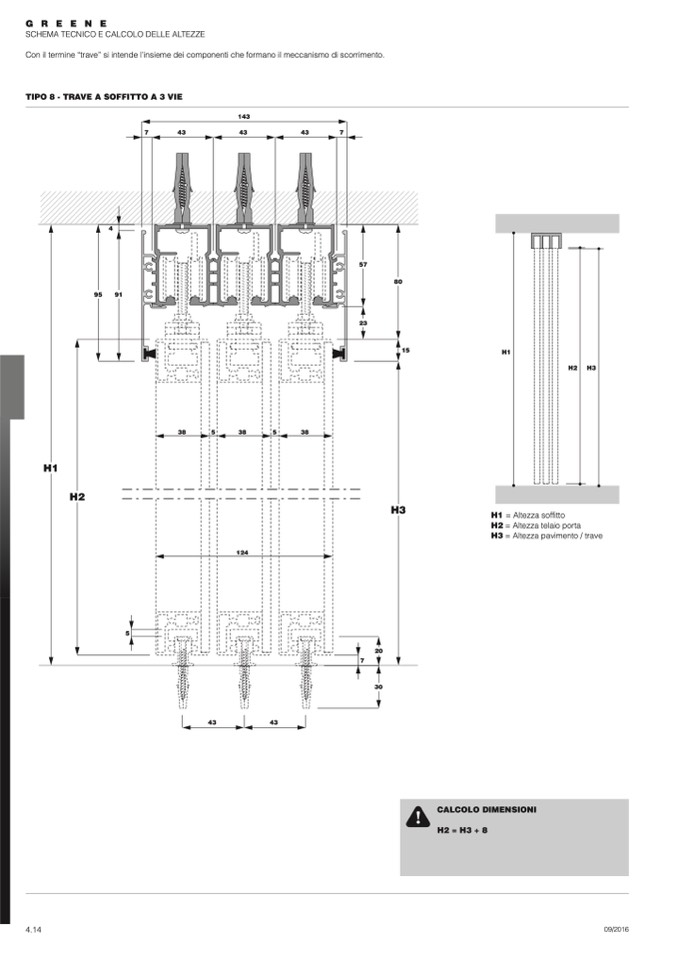

TIPO 8 - TRAVE A SOFFITTO A 3 VIE

4.14

09/2016

H1

H2

95

91

57

23

80

15

4

5

7

43

143

43

43

7

38

5

38

5

38

43

43

124

20

7

30

H3

H1 = Altezza soffitto

H2 = Altezza telaio porta

H3 = Altezza pavimento / trave

CALCOLO DIMENSIONI

H2 = H3 + 8

H1

H2

H3
