L1

L1

L2

L4

Travi compatibili: TIPO 1 / 3 / 5

CALCOLO DIMENSIONI - 2 porte

L1 = L3 - 4

L2 = (L3 + 6) : 2

L4 = L3 - [(L3 + 6) : 2] - 38

L1

L1

Travi compatibili: TIPO 1 / 3 / 5

CALCOLO DIMENSIONI - 3 porte

L1 = L3 - 4

L2 = (L3 + 20) : 3

L4 = L3 - 2 x [(L3 + 20) : 3] - 40

G

R

E

E

N

E

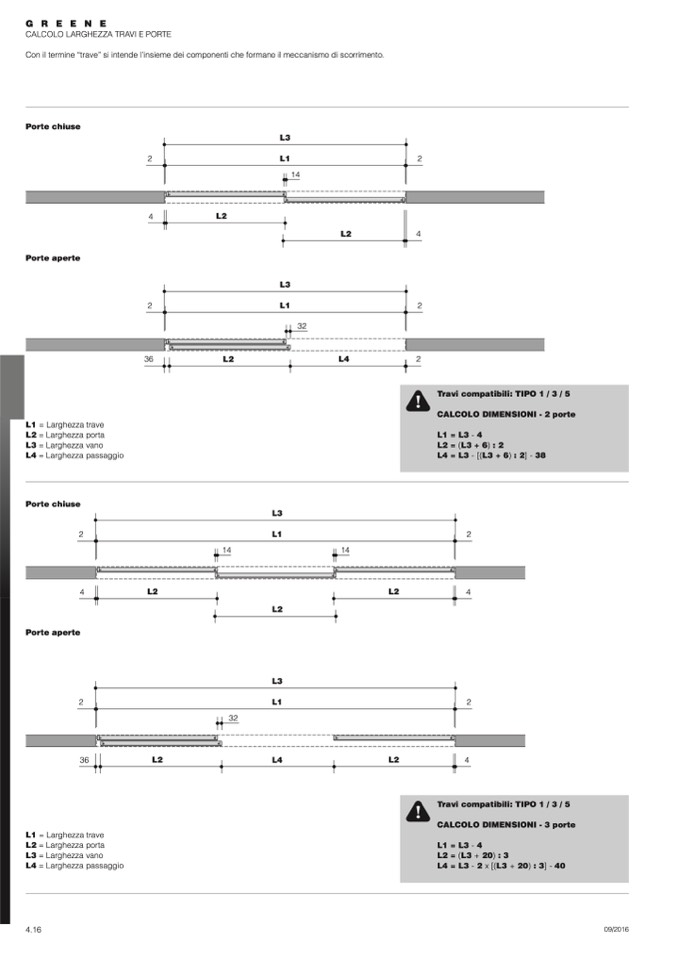

CALCOLO LARGHEZZA TRAVI E PORTE

Con il termine “trave” si intende l’insieme dei componenti che formano il meccanismo di scorrimento.

Porte chiuse

Porte aperte

L3

2

2

4

L2

14

L3

L2

4

2

2

32

36

2

L1 = Larghezza trave

L2 = Larghezza porta

L3 = Larghezza vano

L4 = Larghezza passaggio

Porte chiuse

L3

2

2

14

14

4

L2

L

2

4

Porte aperte

L2

L3

2

2

32

36

L2

L1 = Larghezza trave

L2 = Larghezza porta

L3 = Larghezza vano

L4 = Larghezza passaggio

L4

L2

4

4.16
