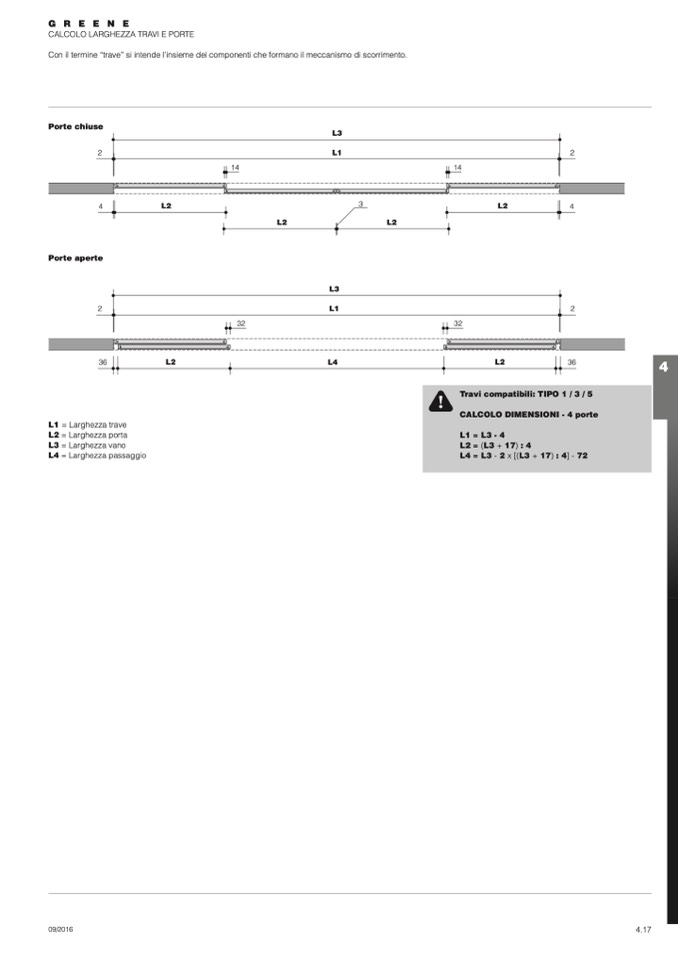

CALCOLO LARGHEZZA TRAVI E PORTE

Con il termine “trave” si intende l’insieme dei componenti che formano il meccanismo di scorrimento.

Porte chiuse

L3

2

2

14

14

4

L2

3

L

2

4

L1

L2

L2

Porte aperte

L3

2

2

L1

32

32

36

L2

L1 = Larghezza trave

L2 = Larghezza porta

L3 = Larghezza vano

L4 = Larghezza passaggio

L4

L2

36

Travi compatibili: TIPO 1 / 3 / 5

CALCOLO DIMENSIONI - 4 porte

L1 = L3 - 4

L2 = (L3 + 17) : 4

L4 = L3 - 2 x [(L3 + 17) : 4] - 72
