L4

3

Travi compatibili: TIPO 2

CALCOLO DIMENSIONI - 1 porta

L1 = (2 x L3) + 156

L2 = L3 + 100

L4 = L3 - 50

L4

Travi compatibili: TIPO 2

CALCOLO DIMENSIONI - 2 porte

L1 = (2 x L3) + 53

L2 = (L3 + 97) : 2

L3 = L3 - 100

G

R

E

E

N

E

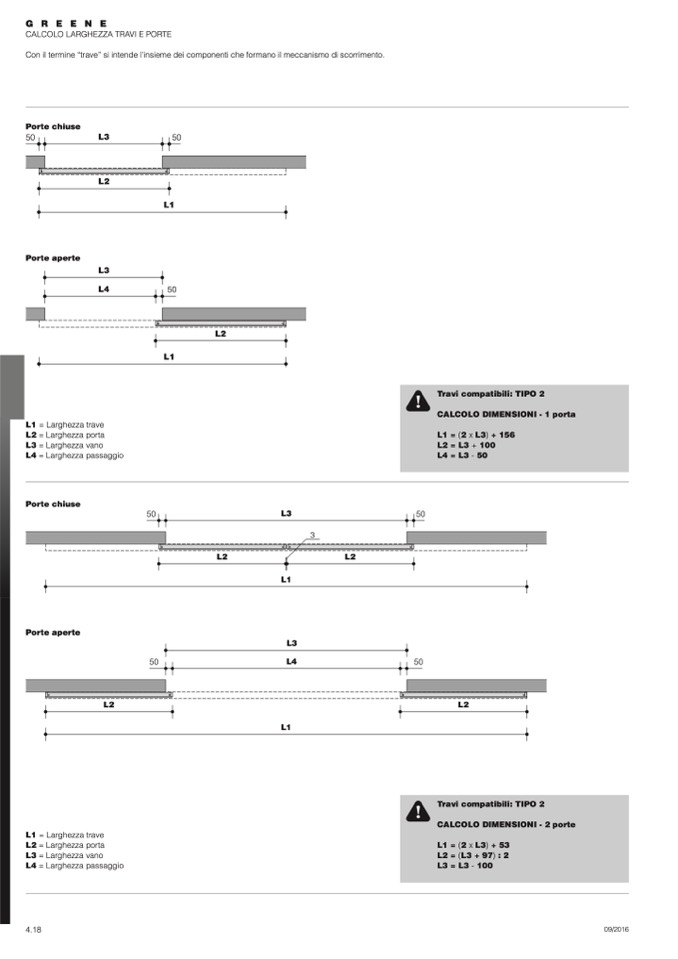

CALCOLO LARGHEZZA TRAVI E PORTE

Con il termine “trave” si intende l’insieme dei componenti che formano il meccanismo di scorrimento.

Porte chiuse

50

L3

50

Porte aperte

L2

L3

L1

50

L1

L2

L1 = Larghezza trave

L2 = Larghezza porta

L3 = Larghezza vano

L4 = Larghezza passaggio

Porte chiuse

Porte aperte

50

L3

50

L2

L2

50

L1

L3

L1

50

L2

L2

L1 = Larghezza trave

L2 = Larghezza porta

L3 = Larghezza vano

L4 = Larghezza passaggio
