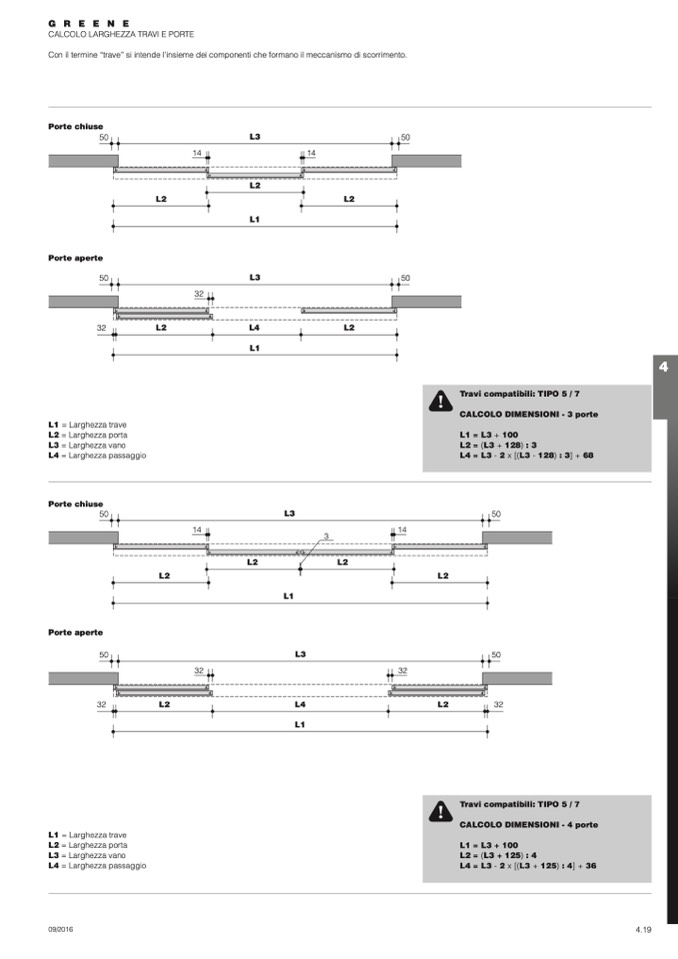

CALCOLO LARGHEZZA TRAVI E PORTE

Con il termine “trave” si intende l’insieme dei componenti che formano il meccanismo di scorrimento.

Porte chiuse

50

L3

50

L2

L2

L1

L2

Porte aperte

50

L3

50

32

L2

L4

L2

L1

L1 = Larghezza trave

L2 = Larghezza porta

L3 = Larghezza vano

L4 = Larghezza passaggio

Porte chiuse

50

L3

50

14

3

14

Travi compatibili: TIPO 5 / 7

CALCOLO DIMENSIONI - 3 porte

L1 = L3 + 100

L2 = (L3 + 128) : 3

L4 = L3 - 2 x [(L3 - 128) : 3] + 68

4

L2

L2

L2

L2

L1

Porte aperte

50

L3

50

32

L2

L4

L2

32

32

32

L1 = Larghezza trave

L2 = Larghezza porta

L3 = Larghezza vano

L4 = Larghezza passaggio

L1

Travi compatibili: TIPO 5 / 7

CALCOLO DIMENSIONI - 4 porte

L1 = L3 + 100

L2 = (L3 + 125) : 4

L4 = L3 - 2 x [(L3 + 125) : 4] + 36
