L4
3
Travi compatibili: TIPO 6
CALCOLO DIMENSIONI - 1 porta
L1 = (2 x L3) + 100
L2 = L3 + 100
L4 = L3 - 50
L4
Travi compatibili: TIPO 6
CALCOLO DIMENSIONI - 2 porte
L1 = (2 x L3) - 3
L2 = (L3 + 97) : 2
L4 = L3 - 100
G
R
E
E
N
E

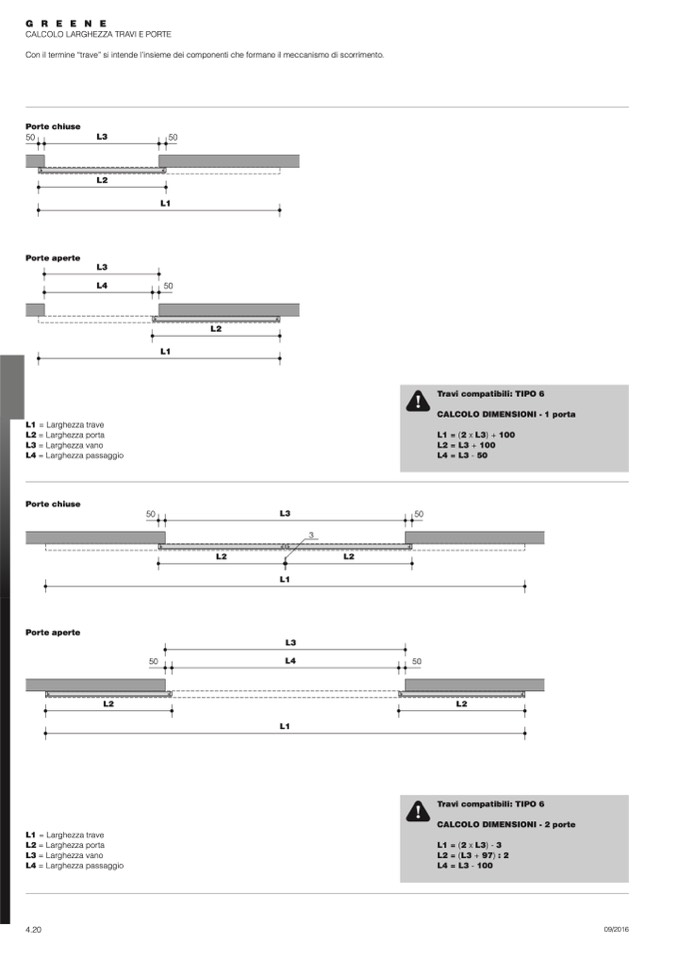

CALCOLO LARGHEZZA TRAVI E PORTE
Con il termine “trave” si intende l’insieme dei componenti che formano il meccanismo di scorrimento.
Porte chiuse
50
L3
50
Porte aperte
L2
L3
L1
50
L1
L2
L1 = Larghezza trave
L2 = Larghezza porta
L3 = Larghezza vano
L4 = Larghezza passaggio
Porte chiuse
Porte aperte
50
L3
50
L2
L2
50
L1
L3
L1
50
L2
L2
L1 = Larghezza trave
L2 = Larghezza porta
L3 = Larghezza vano
L4 = Larghezza passaggio
