L1

14

14

3

14

14

32

32

L4

Travi compatibili: TIPO 8 / 9

CALCOLO DIMENSIONI - 6 porte

L1 = L3 - 4

L2 = (L3 + 45) : 6

L4 = [(2 x L3) : 3] - 151

G

R

E

E

N

E

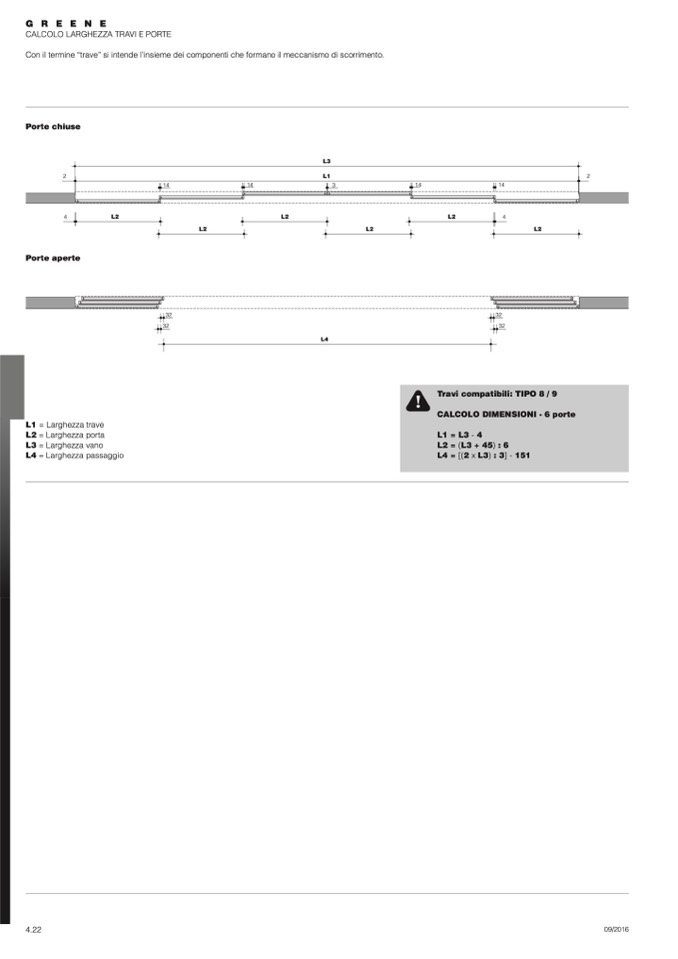

CALCOLO LARGHEZZA TRAVI E PORTE

Con il termine “trave” si intende l’insieme dei componenti che formano il meccanismo di scorrimento.

Porte chiuse

L3

2

2

4

L2

Porte aperte

L2

L2

4

L2

L2

L2

32

32

L1 = Larghezza trave

L2 = Larghezza porta

L3 = Larghezza vano

L4 = Larghezza passaggio

4.22

09/2016
