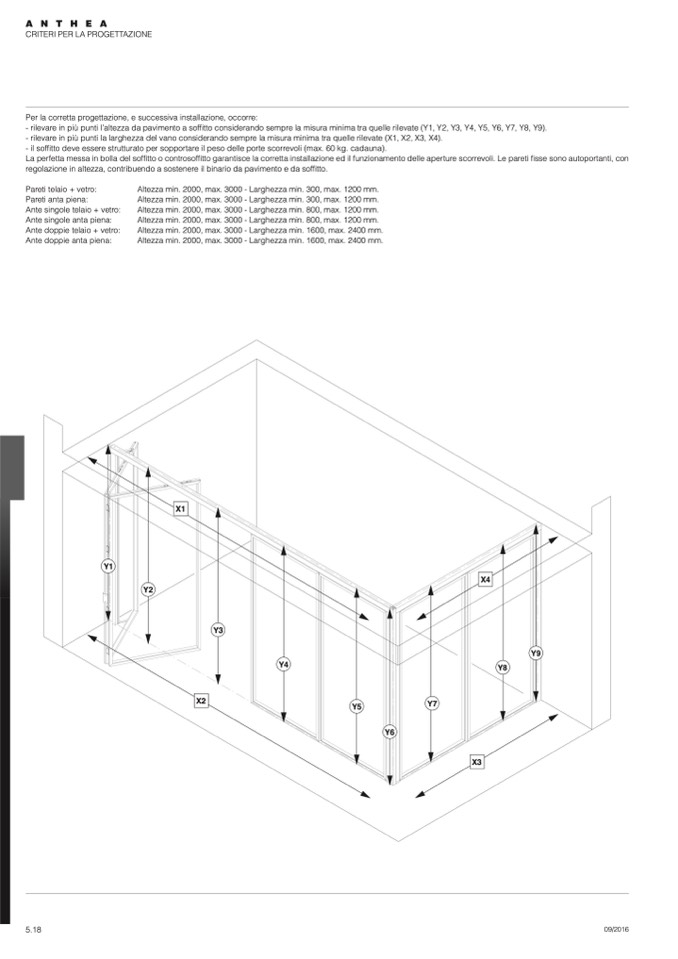

CRITERI PER LA PROGETTAZIONE

Per la corretta progettazione, e successiva installazione, occorre:

- rilevare in più punti l’altezza da pavimento a sof

fitto considerando sempre la misura minima tra quelle rilevate (Y1, Y2, Y3, Y4, Y5, Y6, Y7, Y8, Y9).

- rilevare in più punti la larghezza del vano considerando sempre la misura minima tra quelle rilevate (X1, X2, X3, X4).

- il soffitto deve essere strutturato per sopportare il peso delle porte scorrevoli (max. 60 kg. cadauna).

La perfetta messa in bolla del soffitto o controsoffitto garantisce la corretta installazione ed il funzionamento delle aperture scorrevoli. Le pareti fisse sono autoportanti, con

regolazione in altezza, contribuendo a sostenere il binario da pavimento e da soffitto.

Pareti telaio + vetro:

Pareti anta piena:

Ante singole telaio + vetro:

Ante singole anta piena:

Ante doppie telaio + vetro:

Ante doppie anta piena:

Altezza min. 2000, max. 3000 - Larghezza min. 300, max. 1200 mm.

Altezza min. 2000, max. 3000 - Larghezza min. 300, max. 1200 mm.

Altezza min. 2000, max. 3000 - Larghezza min. 800, max. 1200 mm.

Altezza min. 2000, max. 3000 - Larghezza min. 800, max. 1200 mm.

Altezza min. 2000, max. 3000 - Larghezza min. 1600, max. 2400 mm.

Altezza min. 2000, max. 3000 - Larghezza min. 1600, max. 2400 mm.
