1) Gli spessori indicati nelle sezioni sono da considerarsi nominali e possono differire lievemente dalla misura reale: questa possibile differenza è dovuta alle inevitabili tolleranze che

variano in funzione del materiale e ad accorgimenti tecnico-costruttivi in continua evoluzione.

30

23

7

10

25

A

24

4

B

28

L = Lunghezza

P = Profondità

H = Altezza

Pr = Codice prezzo

A

N

T

I

B

E

S

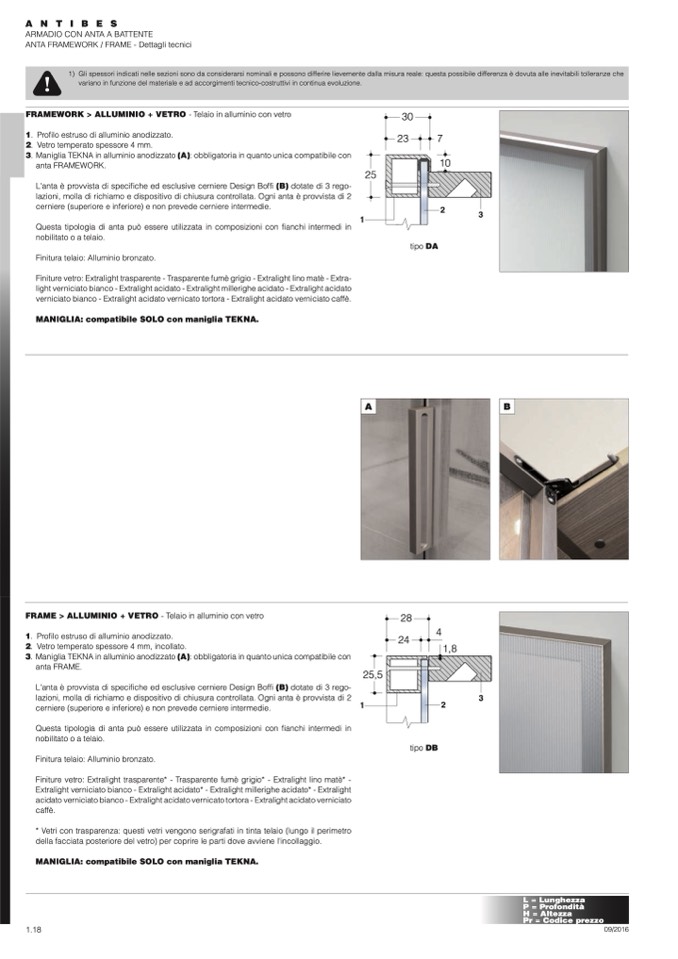

ARMADIO CON ANTA A BATTENTE

ANTA FRAMEWORK / FRAME - Dettagli tecnici

FRAMEWORK > ALLUMINIO + VETRO - Telaio in alluminio con vetro

1. Profilo estruso di alluminio anodizzato.

2. Vetro temperato spessore 4 mm.

3. Maniglia TEKNA in alluminio anodizzato (A): obbligatoria in quanto unica compatibile con

anta FRAMEWORK.

L'anta è provvista di specifiche ed esclusive cerniere Design Boffi (B) dotate di 3 rego-

lazioni, molla di richiamo e dispositivo di chiusura controllata. Ogni anta è provvista di 2

cerniere (superiore e inferiore) e non prevede cerniere intermedie.

1

2

tipo DA

3

Questa tipologia di anta può essere utilizzata in composizioni con fianchi intermedi in

nobilitato o a telaio.

Finitura telaio: Alluminio bronzato.

Finiture vetro: Extralight trasparente - Trasparente fumè grigio - Extralight lino matè - Extra-

light verniciato bianco - Extralight acidato - Extralight millerighe acidato - Extralight acidato

verniciato bianco - Extralight acidato vernicato tortora - Extralight acidato verniciato caffè.

MANIGLIA: compatibile SOLO con maniglia TEKNA.

FRAME > ALLUMINIO + VETRO - Telaio in alluminio con vetro

1. Profilo estruso di alluminio anodizzato.

2. Vetro temperato spessore 4 mm, incollato.

3. Maniglia TEKNA in alluminio anodizzato (A): obbligatoria in quanto unica compatibile con

1,8

anta FRAME.

25,5

L'anta è provvista di specifiche ed esclusive cerniere Design Boffi (B) dotate di 3 rego-

lazioni, molla di richiamo e dispositivo di chiusura controllata. Ogni anta è provvista di 2

cerniere (superiore e inferiore) e non prevede cerniere intermedie.

Questa tipologia di anta può essere utilizzata in composizioni con fianchi intermedi in

nobilitato o a telaio.

Finitura telaio: Alluminio bronzato.

Finiture vetro: Extralight trasparente* - Trasparente fumè grigio* - Extralight lino matè* -

Extralight verniciato bianco - Extralight acidato* - Extralight millerighe acidato* - Extralight

acidato verniciato bianco - Extralight acidato vernicato tortora - Extralight acidato verniciato

caffè.

* Vetri con trasparenza: questi vetri vengono serigrafati in tinta telaio (lungo il perimetro

della facciata posteriore del vetro) per coprire le parti dove avviene l'incollaggio.

MANIGLIA: compatibile SOLO con maniglia TEKNA.

1

2

tipo DB

3

1.18

09/2016
