A

N

T

I

B

E

S

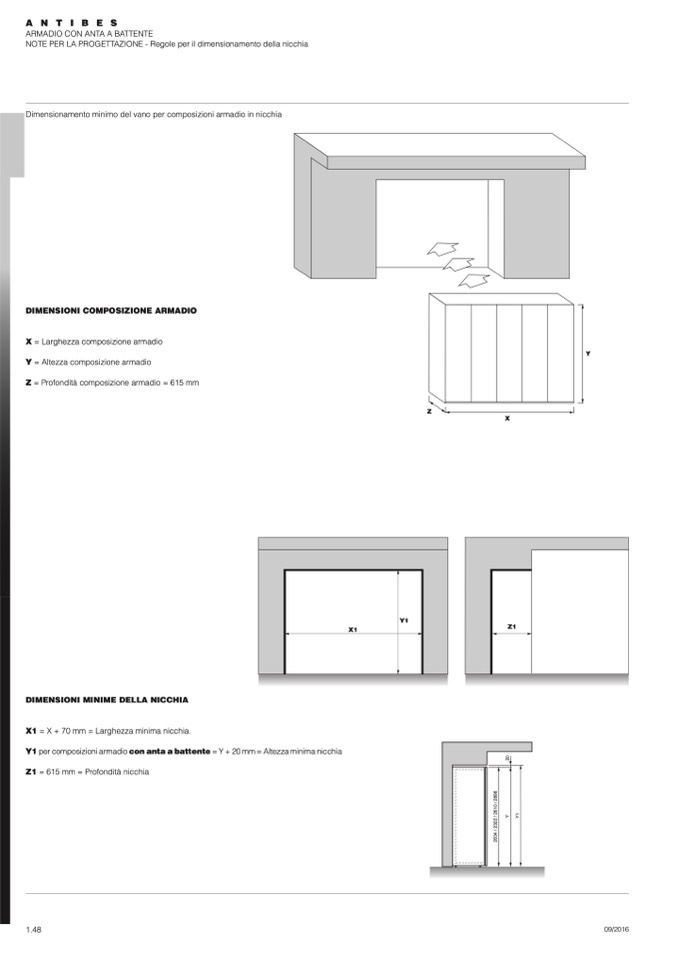

ARMADIO CON ANTA A BATTENTE

NOTE PER LA PROGETTAZIONE - Regole per il dimensionamento della nicchia

Dimensionamento minimo del vano per composizioni armadio in nicchia

DIMENSIONI COMPOSIZIONE ARMADIO

X = Larghezza composizione armadio

Y = Altezza composizione armadio

Z = Profondità composizione armadio = 615 mm

Y

Z

X

DIMENSIONI MINIME DELLA NICCHIA

X1 = X + 70 mm = Larghezza minima nicchia.

Y1 per composizioni armadio con anta a battente = Y + 20 mm = Altezza minima nicchia

Z1 = 615 mm = Profondità nicchia

1.48

09/2016
