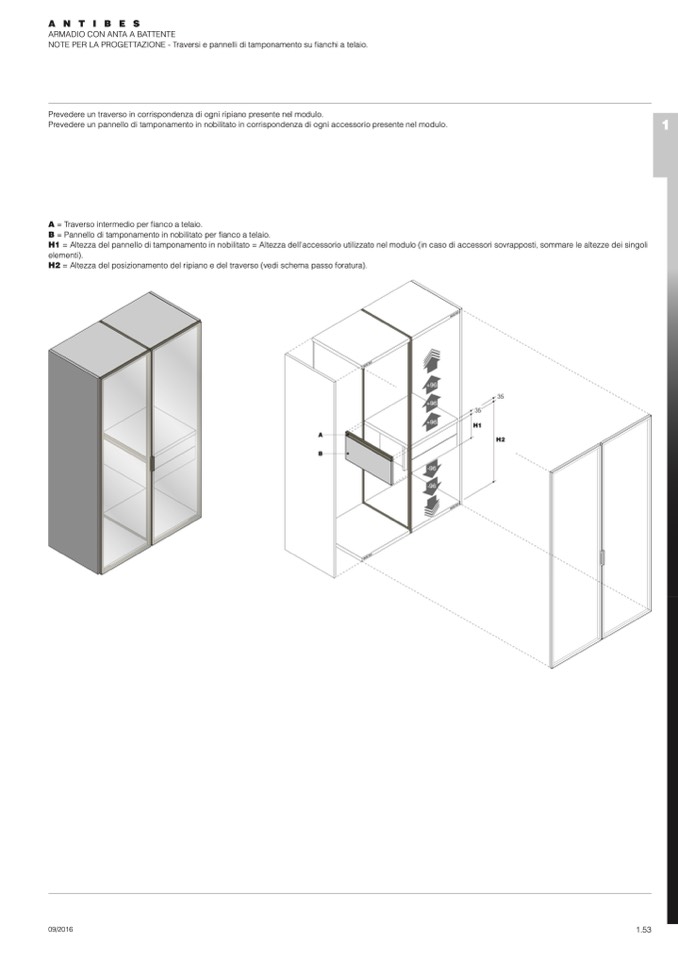

ARMADIO CON ANTA A BATTENTE

NOTE PER LA PROGETTAZIONE - Traversi e pannelli di tamponamento su fianchi a telaio.

Prevedere un traverso in corrispondenza di ogni ripiano presente nel modulo.

Prevedere un pannello di tamponamento in nobilitato in corrispondenza di ogni accessorio presente nel modulo.

1

A = Traverso intermedio per fianco a telaio.

B = Pannello di tamponamento in nobilitato per fianco a telaio.

H1 = Altezza del pannello di tamponamento in nobilitato = Altezza dell'accessorio utilizzato nel modulo (in caso di accessori sovrapposti, sommare le altezze dei singoli

elementi).

H2 = Altezza del posizionamento del ripiano e del traverso (vedi schema passo foratura).

09/2016

1.53

A

B

+96

+96

+96

-96

-96

35

35

H1

H2
