A
N
T
I
B
E
S
ARMADIO CON ANTA SCORREVOLE

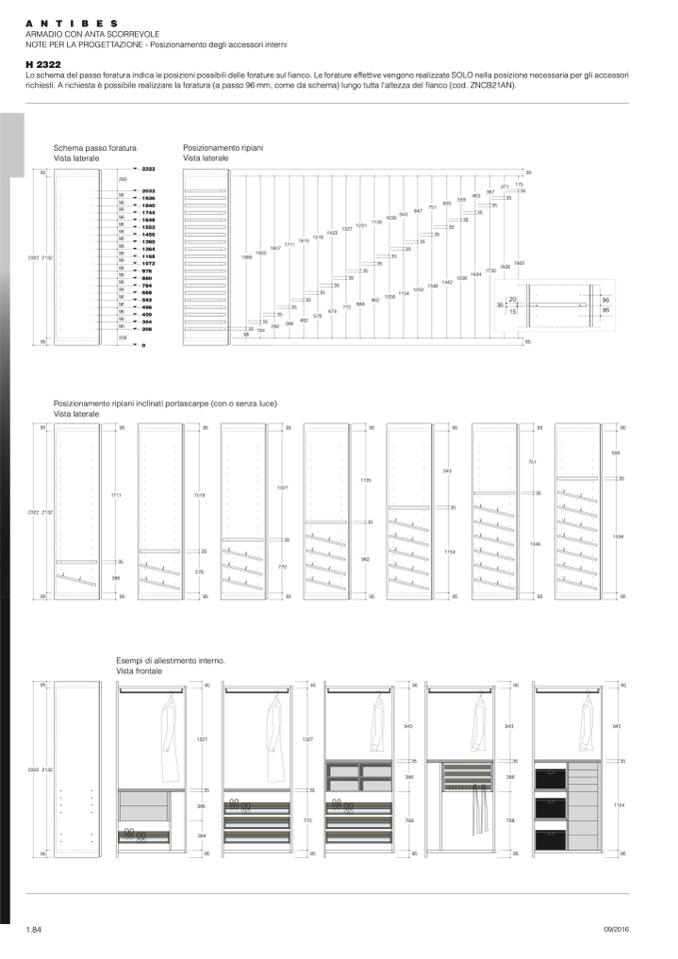

NOTE PER LA PROGETTAZIONE - Posizionamento degli accessori interni
H 2322
Lo schema del passo foratura indica le posizioni possibili delle forature sul fianco. Le forature effettive vengono realizzate SOLO nella posizione necessaria per gli accessori
richiesti. A richiesta è possibile realizzare la foratura (a passo 96 mm, come da schema) lungo tutta l'altezza del fianco (cod. ZNCB21AN).
