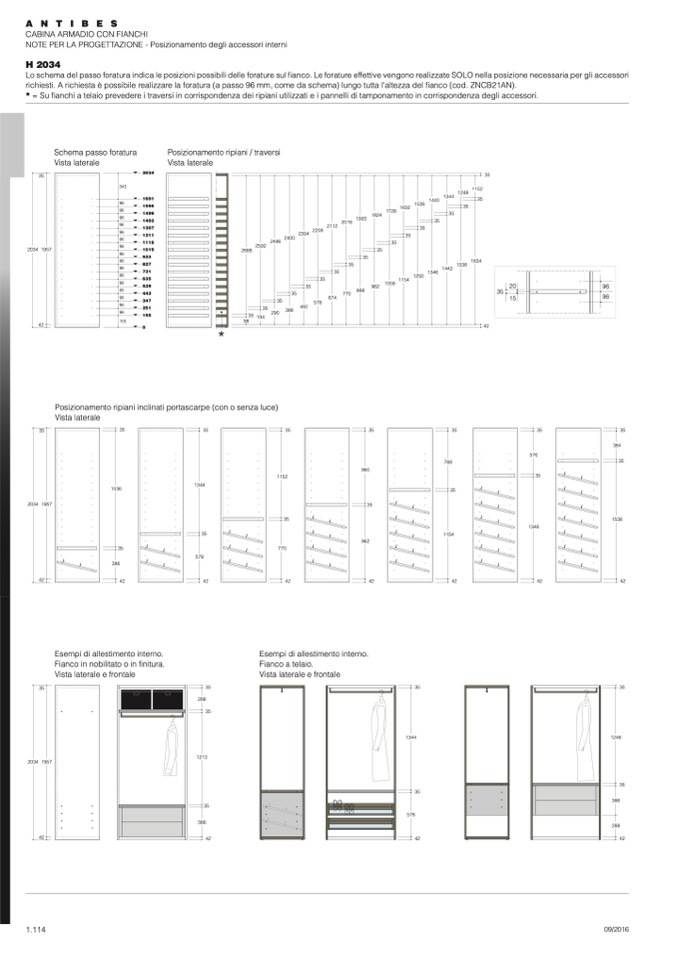

CABINA ARMADIO CON FIANCHI

NOTE PER LA PROGETTAZIONE - Posizionamento degli accessori interni

H 2034

Lo schema del passo foratura indica le posizioni possibili delle forature sul fianco. Le forature effettive vengono realizzate SOLO nella posizione necessaria per gli accessori

richiesti. A richiesta è possibile realizzare la foratura (a passo 96 mm, come da schema) lungo tutta l'altezza del fianco (cod. ZNCB21AN).

* = Su fianchi a telaio prevedere i traversi in corrispondenza dei ripiani utilizzati e i pannelli di tamponamento in corrispondenza degli accessori.

Schema passo foratura
