BOISERIE

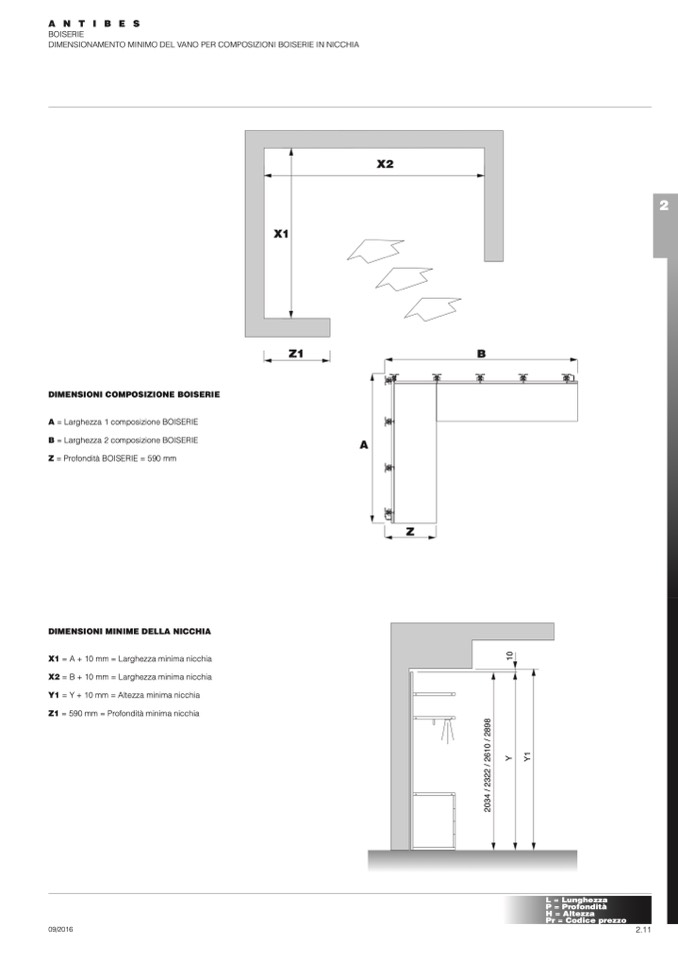

DIMENSIONAMENTO MINIMO DEL VANO PER COMPOSIZIONI BOISERIE IN NICCHIA

DIMENSIONI COMPOSIZIONE BOISERIE

A = Larghezza 1 composizione BOISERIE

B = Larghezza 2 composizione BOISERIE

Z = Profondità BOISERIE = 590 mm

Z1

B

A

DIMENSIONI MINIME DELLA NICCHIA

X1 = A + 10 mm = Larghezza minima nicchia

X2 = B + 10 mm = Larghezza minima nicchia

Y1 = Y + 10 mm = Altezza minima nicchia

Z1 = 590 mm = Profondità minima nicchia

09/2016

2.11

X1

X2

Z

L = Lunghezza

P = Profondità

H = Altezza

Pr = Codice prezzo
