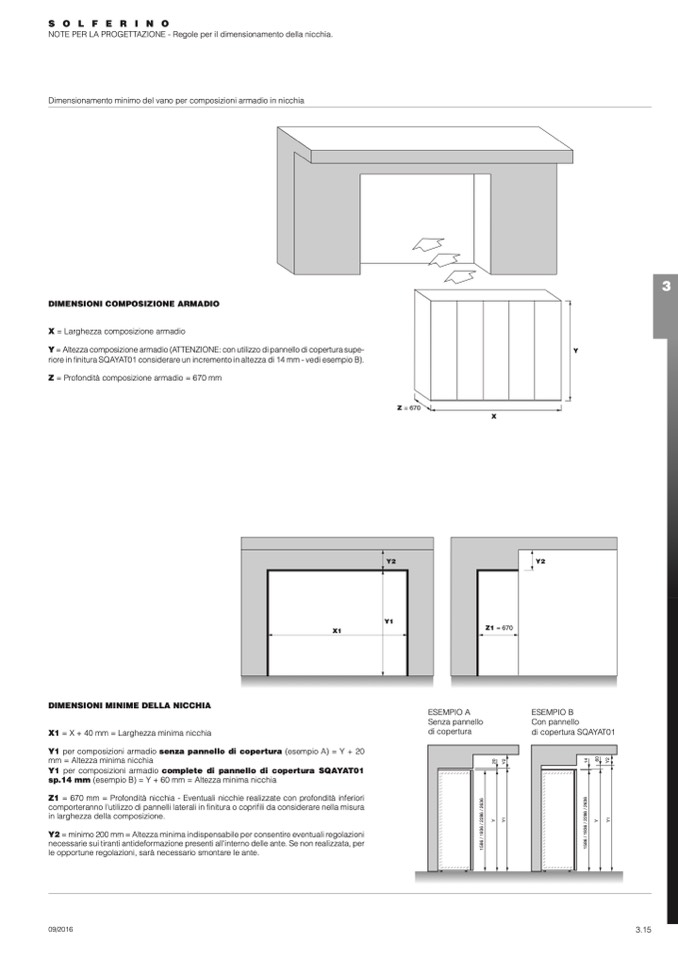

NOTE PER LA PROGETTAZIONE - Regole per il dimensionamento della nicchia.

Dimensionamento minimo del vano per composizioni armadio in nicchia

DIMENSIONI COMPOSIZIONE ARMADIO

X = Larghezza composizione armadio

Y = Altezza composizione armadio (ATTENZIONE: con utilizzo di pannello di copertura supe-

riore in finitura SQAYAT01 considerare un incremento in altezza di 14 mm - vedi esempio B).

Z = Profondità composizione armadio = 670 mm

Y

Z = 670

X

Y2

X1

Y1

Y2

Z1 = 670

DIMENSIONI MINIME DELLA NICCHIA

X1 = X + 40 mm = Larghezza minima nicchia

Y1 per composizioni armadio senza pannello di copertura (esempio A) = Y + 20

mm = Altezza minima nicchia

Y1 per composizioni armadio complete di pannello di copertura SQAYAT01

sp.14 mm (esempio B) = Y + 60 mm = Altezza minima nicchia

Z1 = 670 mm = Profondità nicchia - Eventuali nicchie realizzate con profondità inferiori

comporteranno l'utilizzo di pannelli laterali in finitura o coprifili da considerare nella misura

in larghezza della composizione.

Y2 = minimo 200 mm = Altezza minima indispensabile per consentire eventuali regolazioni

necessarie sui tiranti antideformazione presenti all'interno delle ante. Se non realizzata, per

le opportune regolazioni, sarà necessario smontare le ante.

ESEMPIO A

Senza pannello

di copertura

ESEMPIO B

Con pannello

di copertura SQAYAT01
