Riscaldamento a pavimento per impianti sportivi

Vantaggi del sistema destinazioni d'uso/struttura

della pavimentazione

Nella costruzione di pavimenti sportivi

vengono distinti in linea di principio i

pavimenti a superficie elastica, rigidi

alla flessione, e i pavimenti a elasticità

concentrata, morbidi alla flessione,

con un grado di deflessione stretta-

mente adattato alla superficie

soggetta a sollecitazione. Tra queste

due tipologie esistono forme miste

con sottostruttura a superficie elastica,

rigida alla flessione, e superficie a

elasticità concentrata, morbida alla

flessione – i cosiddetti pavimenti a

elasticità mista o a elasticità combinata.

Rispetto al pavimento a elasticità

mista, il grado di deflessione nel

pavimento sportivo a elasticità com-

binata viene adattato più stretta-

mente alla superficie soggetta a

sollecitazione.

Nelle seguenti pagine vengono

descritte a titolo esemplificativo

alcune tipologie testate di strutture

di pavimenti sportivi a superficie

7F 134

7

elastica o a elasticità concentrata

con riscaldamenti per pavimenti

sportivi Uponor.

In caso di strutture divergenti si

prega di rivolgersi al nostro ufficio

tecnico.

Pavimento flettente a superficie

elastica con riscaldamento a

pavimento flettente

I pavimenti flettenti a superficie

elastica, a causa della stratificazione

delle assi e/o dell'elasticità degli

elementi molleggiati, sono pavimenti

cedevoli, rigidi alla flessione, con

un notevole grado di deflessione.

Le tubazioni del riscaldamento a

pavimento flettente Uponor,

solitamente realizzato con tuba-

zioni Uponor Comfort Pipe PLUS

delle dimensioni 25 x 2,3 mm,

scorrono in supporti per tubi

(brevetto Uponor) direttamente

sotto il pavimento cieco in una

camera calda. A differenza di riscal-

damenti per pavimenti flettenti

analoghi, in cui le linee di tubazione

vengono fissate allo strato isolante,

nel riscaldamento a pavimento flet-

tente Uponor viene utilizzato un

materiale termoisolante economico

(ad esempio isolante in fibra minerale),

riducendo nettamente i costi

dell'intera struttura del pavimento.

A livello pratico si è rivelato utile

integrare anche le linee di alimenta-

zione nella struttura del pavimento e

collegare i circuiti di riscaldamento in

base al principio di Tichelmann.

Come linee di alimentazione

resistenti alla corrosione è possibile

utilizzare le tubazioni flessibili Uponor

PE-Xa oppure le tubazioni multistrato

indeformabili Uponor.

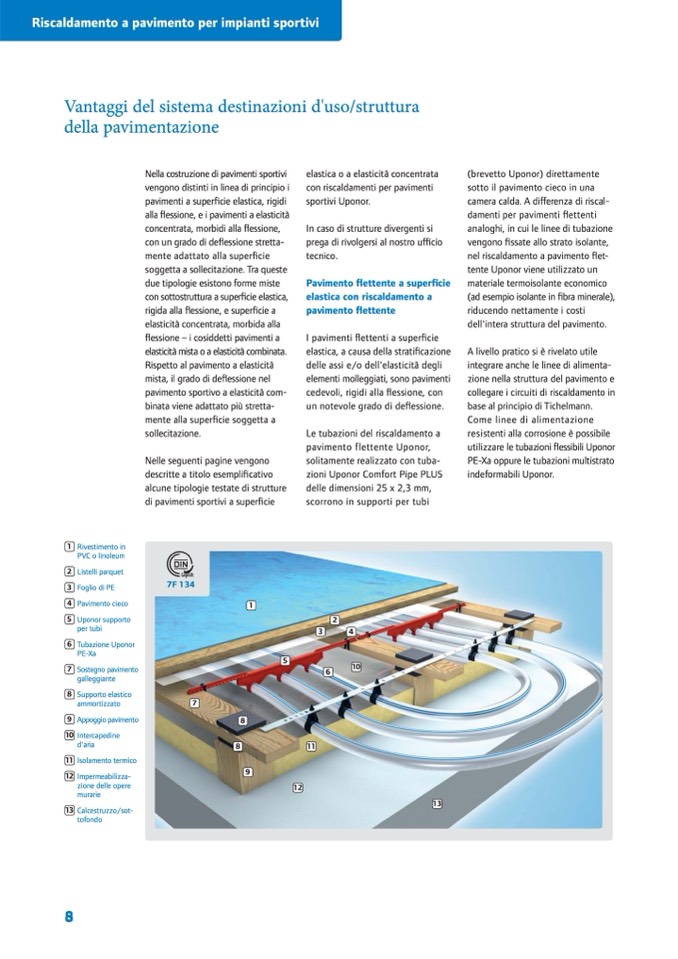

1 Rivestimentoin

PVC o linoleum

2 Listelliparquet

3 Foglio di PE

4 Pavimentocieco

5 Uponorsupporto

per tubi

6 TubazioneUponor

PE-Xa

7 Sostegnopavimento

galleggiante

8 Supportoelastico

ammortizzato

9 Appoggiopavimento

10 Intercapedine

d'aria

11 Isolamento termico

12 Impermeabilizza-

zione delle opere

murarie

13 Calcestruzzo/sot-

tofondo
