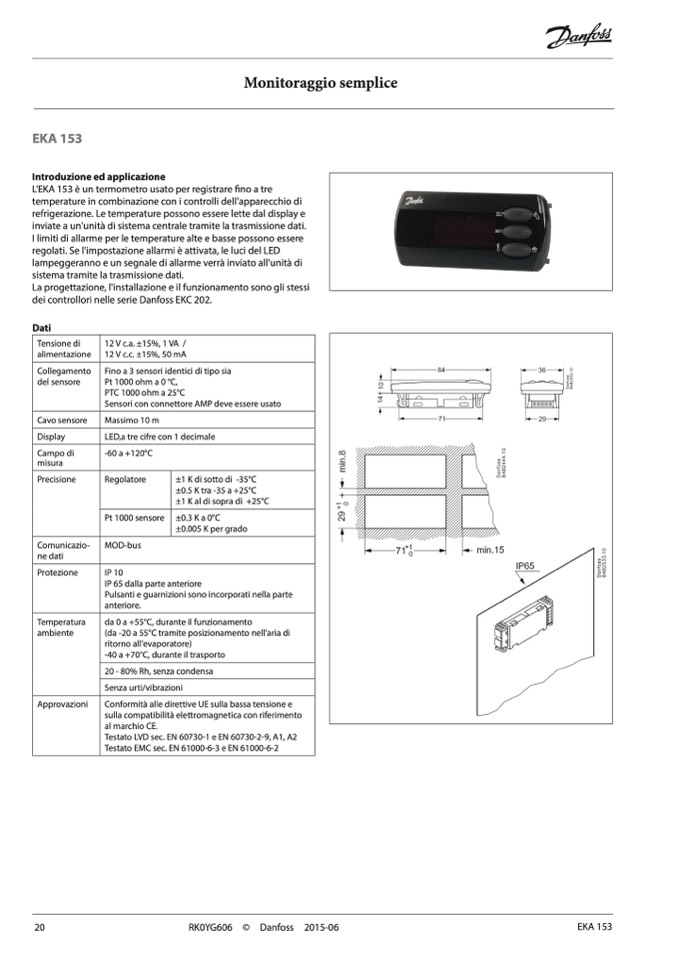

EKA 153
Introduzione ed applicazione
L'EKA 153 è un termometro usato per registrare fino a tre
temperature in combinazione con i controlli dell'apparecchio di
refrigerazione. Le temperature possono essere lette dal display e
inviate a un'unità di sistema centrale tramite la trasmissione dati.
I limiti di allarme per le temperature alte e basse possono essere
regolati. Se l'impostazione allarmi è attivata, le luci del LED
lampeggeranno e un segnale di allarme verrà inviato all'unità di
sistema tramite la trasmissione dati.
La progettazione, l'installazione e il funzionamento sono gli stessi
dei controllori nelle serie Danfoss EKC 202.
Dati
Tensione di
alimentazione
Collegamento
del sensore
Cavo sensore
Display
Campo di
misura
Precisione
Comunicazio-
ne dati
Protezione
Temperatura
ambiente
Approvazioni
12 V c.a. ±15%, 1 VA /
12 V c.c. ±15%, 50 mA
Fino a 3 sensori identici di tipo sia
Pt 1000 ohm a 0 °C,
PTC 1000 ohm a 25°C
Sensori con connettore AMP deve essere usato
Massimo 10 m
LED,a tre cifre con 1 decimale
-60 a +120°C
20
RK0YG606 © Danfoss 2015-06
EKA 153
Regolatore
Pt 1000 sensore
MOD-bus
±1 K di sotto di -35°C
±0.5 K tra -35 a +25°C
±1 K al di sopra di +25°C
±0.3 K a 0°C
±0.005 K per grado
IP 10
IP 65 dalla parte anteriore
Pulsanti e guarnizioni sono incorporati nella parte
anteriore.
da 0 a +55°C, durante il funzionamento
(da -20 a 55°C tramite posizionamento nell'aria di
ritorno all'evaporatore)
-40 a +70°C, durante il trasporto
20 - 80% Rh, senza condensa
Senza urti/vibrazioni
Conformità alle direttive UE sulla bassa tensione e
sulla compatibilità elettromagnetica con riferimento
al marchio CE.
Testato LVD sec. EN 60730-1 e EN 60730-2-9, A1, A2
Testato EMC sec. EN 61000-6-3 e EN 61000-6-2
Monitoraggio semplice
