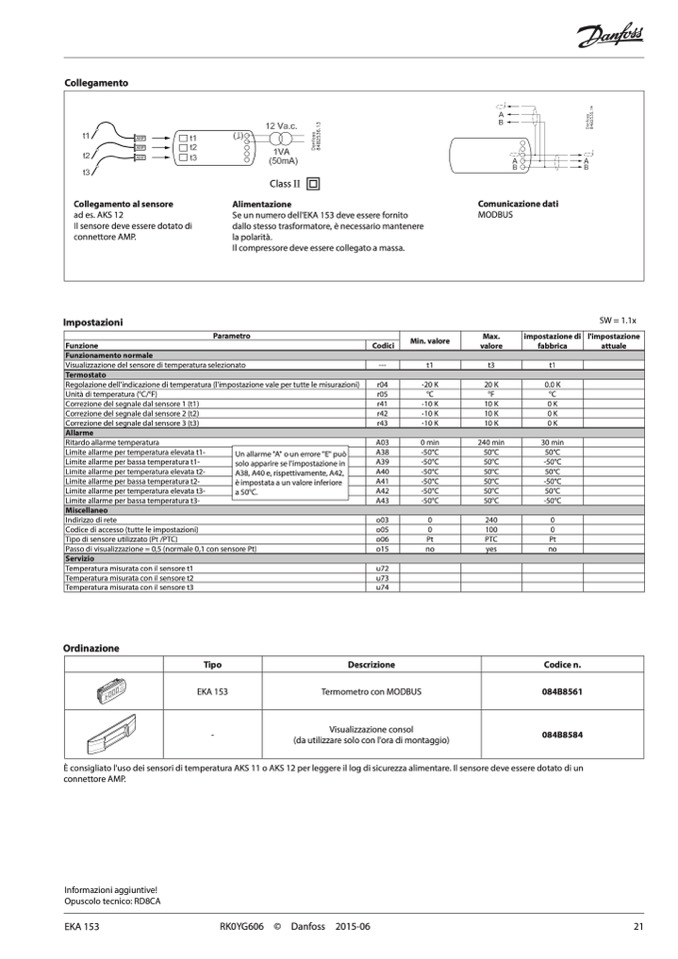

Collegamento
Collegamento al sensore
ad es. AKS 12
Il sensore deve essere dotato di
connettore AMP.
Impostazioni
Funzione
Funzionamento normale
Visualizzazione del sensore di temperatura selezionato
Termostato
Regolazione dell'indicazione di temperatura (l'impostazione vale per tutte le misurazioni)
Unità di temperatura (°C/°F)
Correzione del segnale dal sensore 1 (t1)
Correzione del segnale dal sensore 2 (t2)
Correzione del segnale dal sensore 3 (t3)
Allarme
Ritardo allarme temperatura
Limite allarme per temperatura elevata t1-
Limite allarme per bassa temperatura t1-
Limite allarme per temperatura elevata t2-
Limite allarme per bassa temperatura t2-
Limite allarme per temperatura elevata t3-
Limite allarme per bassa temperatura t3-
Miscellaneo
Indirizzo di rete
Codice di accesso (tutte le impostazioni)
Tipo di sensore utilizzato (Pt /PTC)
Passo di visualizzazione = 0,5 (normale 0,1 con sensore Pt)
Servizio
Temperatura misurata con il sensore t1
Temperatura misurata con il sensore t2
Temperatura misurata con il sensore t3
Ordinazione
SW = 1.1x
l'impostazione
attuale
Tipo
EKA 153
-
Descrizione
Termometro con MODBUS
Parametro
Codici
Min. valore
impostazione di
fabbrica
t1
0.0 K
°C
0 K
0 K
0 K
Class II
Alimentazione
Se un numero dell'EKA 153 deve essere fornito
dallo stesso trasformatore, è necessario mantenere
la polarità.
Il compressore deve essere collegato a massa.
Comunicazione dati
MODBUS
Max.
valore
t3
20 K
°F
10 K
10 K
10 K
240 min
50°C
50°C
50°C
-50°C
50°C
50°C
50°C
-50°C
50°C
50°C
50°C
-50°C
Un allarme "A" o un errore "E" può
solo apparire se l'impostazione in
A38, A40 e, rispettivamente, A42,
è impostata a un valore inferiore
a 50°C.
Visualizzazione consol
(da utilizzare solo con l'ora di montaggio)
È consigliato l'uso dei sensori di temperatura AKS 11 o AKS 12 per leggere il log di sicurezza alimentare. Il sensore deve essere dotato di un
connettore AMP.
Informazioni aggiuntive!
Opuscolo tecnico: RD8CA
EKA 153
RK0YG606 © Danfoss 2015-06
21
---
t1
r04
-20 K
r05
°C
r41
-10 K
r42
-10 K
r43
-10 K
A03
0 min
A38
-50°C
A39
-50°C
A40
-50°C
A41
-50°C
A42
-50°C
A43
-50°C
30 min
o03
o05
o06
o15
u72
u73
u74
0
240
0
0
100
0
Pt
PTC
no
yes
Pt
no
Codice n.
084B8561
084B8584
