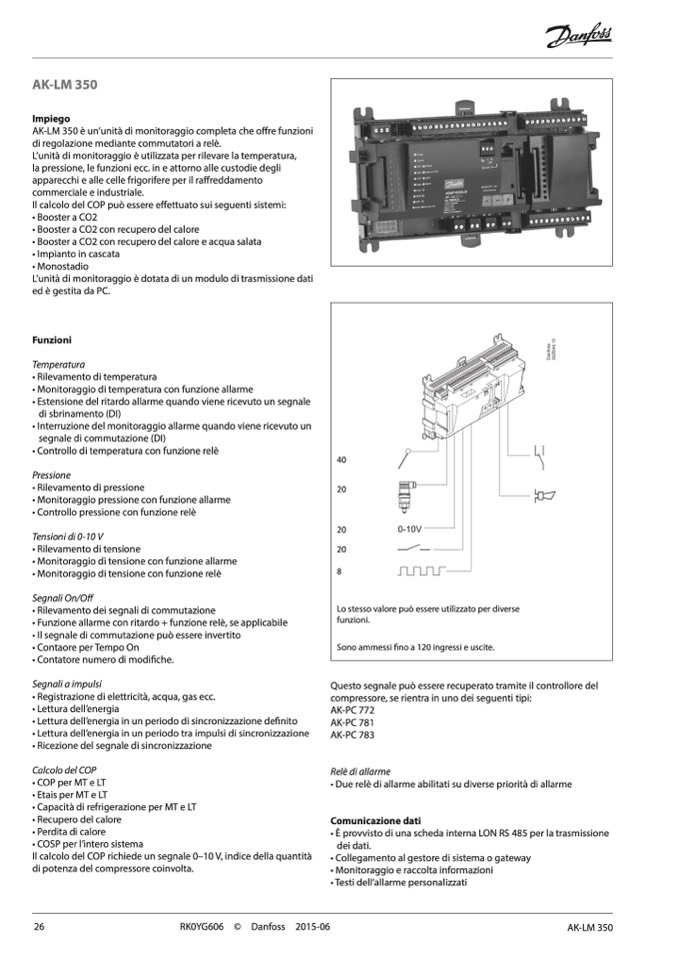

AK-LM 350

Impiego

AK-LM 350 è un’unit

à di monitoraggio completa che offre funzioni

di regolazione mediante commutatori a relè.

L’unità di monitoraggio

è utilizzata per rilevare la temperatura,

la pressione, le funzioni ecc. in e attorno alle custodie degli

apparecchi e alle celle frigorifere per il raffreddamento

commerciale e industriale.

Il calcolo del COP può essere effettuato sui seguenti sistemi:

• Booster a CO2

• Booster a CO2 con recupero del calore

• Booster a CO2 con recupero del calore e acqua salata

• Impianto in cascata

• Monostadio

L’unità di monitoraggio

è dotata di un modulo di trasmissione dati

ed è gestita da PC.

Funzioni

Temperatura

• Rilevamento di temperatura

• Monitoraggio di temperatura con funzione allarme

• Estensione del ritardo allarme quando viene ricevuto un segnale

di sbrinamento (DI)

• Interruzione del monitoraggio allarme quando viene ricevuto un

segnale di commutazione (DI)

• Controllo di temperatura con funzione relè

Pressione

• Rilevamento di pressione

• Monitoraggio pressione con funzione allarme

• Controllo pressione con funzione relè

Tensioni di 0-10 V

• Rilevamento di tensione

• Monitoraggio di tensione con funzione allarme

• Monitoraggio di tensione con funzione relè

Segnali On/Off

• Rilevamento dei segnali di commutazione

• Funzione allarme con ritardo + funzione relè, se applicabile

• Il segnale di commutazione può essere invertito

• Contaore per Tempo On

• Contatore numero di modifiche.

Segnali a impulsi

40

20

20

20

8

Lo stesso valore può essere utilizzato per diverse

funzioni.

Sono ammessi fino a 120 ingressi e uscite.

Questo segnale può essere recuperato tramite il controllore del

compressore, se rientra in uno dei seguenti tipi:

AK-PC 772

AK-PC 781

AK-PC 783

Relè di allarme

• Due relè di allarme abilitati su diverse priorità di allarme

Comunicazione dati

• È provvisto di una scheda interna LON RS 485 per la trasmissione

dei dati.

• Collegamento al gestore di sistema o gateway

• Monitoraggio e raccolta informazioni

• Testi dell’allarme personalizzati

• Registrazione di elettricità, acqua, gas ecc.

• Lettura dell’energia

• Lettura dell’energia in un periodo di sincronizzazione definito

• Lettura dell’energia in un periodo tra impulsi di sincronizzazione

• Ricezione del segnale di sincronizzazione

Calcolo del COP

• COP per MT e LT

• Etais per MT e LT

• Capacità di refrigerazione per MT e LT

• Recupero del calore

• Perdita di calore

• COSP per l’intero sistema

Il calcolo del COP richiede un segnale 0–10 V, indice della quantità

di potenza del compressore coinvolta.

26

RK0YG606 © Danfoss 2015-06

AK-LM 350
