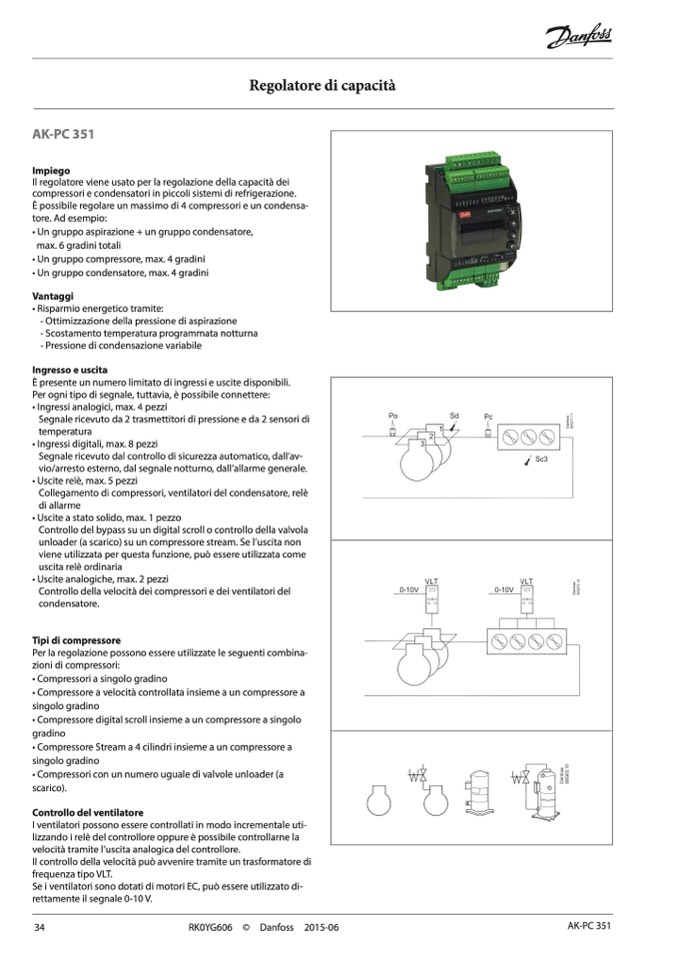

Impiego
Il regolatore viene usato per la regolazione della capacità dei
compressori e condensatori in piccoli sistemi di refrigerazione.
È possibile regolare un massimo di 4 compressori e un condensa-
tore. Ad esempio:
• Un gruppo aspirazione + un gruppo condensatore,
max. 6 gradini totali
• Un gruppo compressore, max. 4 gradini
• Un gruppo condensatore, max. 4 gradini
Vantaggi
• Risparmio energetico tramite:
- Ottimizzazione della pressione di aspirazione
- Scostamento temperatura programmata notturna
- Pressione di condensazione variabile
Ingresso e uscita
È presente un numero limitato di ingressi e uscite disponibili.
Per ogni tipo di segnale, tuttavia, è possibile connettere:
• Ingressi analogici, max. 4 pezzi
Segnale ricevuto da 2 trasmettitori di pressione e da 2 sensori di
temperatura
• Ingressi digitali, max. 8 pezzi
Segnale ricevuto dal controllo di sicurezza automatico, dall’av-
vio/arresto esterno, dal segnale notturno, dall’allarme generale.
• Uscite relè, max. 5 pezzi
Collegamento di compressori, ventilatori del condensatore, relè
di allarme
• Uscite a stato solido, max. 1 pezzo
Controllo del bypass su un digital scroll o controllo della valvola
unloader (a scarico) su un compressore stream. Se l’uscita non
viene utilizzata per questa funzione, può essere utilizzata come
uscita relè ordinaria
• Uscite analogiche, max. 2 pezzi
Controllo della velocità dei compressori e dei ventilatori del
condensatore.
Tipi di compressore
Per la regolazione possono essere utilizzate le seguenti combina-
zioni di compressori:
• Compressori a singolo gradino
• Compressore a velocità controllata insieme a un compressore a
singolo gradino
• Compressore digital scroll insieme a un compressore a singolo
gradino
• Compressore Stream a 4 cilindri insieme a un compressore a
singolo gradino
• Compressori con un numero uguale di valvole unloader (a
scarico).
Controllo del ventilatore
I ventilatori possono essere controllati in modo incrementale uti-
lizzando i relè del controllore oppure è possibile controllarne la
velocità tramite l’uscita analogica del controllore.
Il controllo della velocità può avvenire tramite un trasformatore di
frequenza tipo VLT.
Se i ventilatori sono dotati di motori EC, può essere utilizzato di-
rettamente il segnale 0-10 V.
