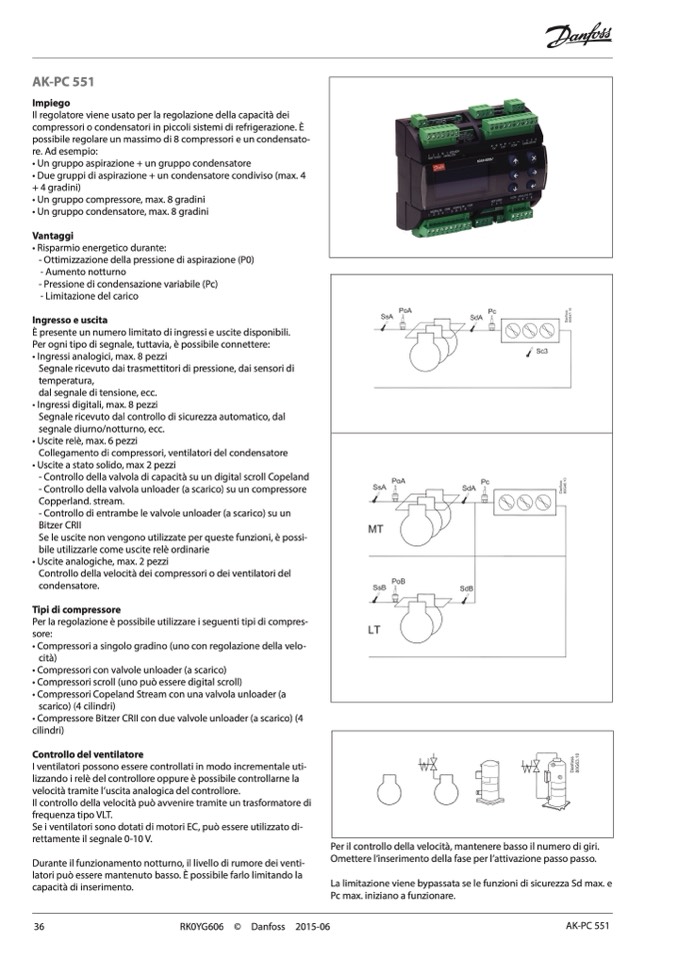

AK-PC 551

Impiego

Il regolatore viene usato per la regolazione della capacità dei

compressori o condensatori in piccoli sistemi di refrigerazione. È

possibile regolare un massimo di 8 compressori e un condensato-

re. Ad esempio:

• Un gruppo aspirazione + un gruppo condensatore

• Due gruppi di aspirazione + un condensatore condiviso (max. 4

+ 4 gradini)

• Un gruppo compressore, max. 8 gradini

• Un gruppo condensatore, max. 8 gradini

Vantaggi

• Risparmio energetico durante:

- Ottimizzazione della pressione di aspirazione (P0)

- Aumento notturno

- Pressione di condensazione variabile (Pc)

- Limitazione del carico

Ingresso e uscita

È presente un numero limitato di ingressi e uscite disponibili.

Per ogni tipo di segnale, tuttavia, è possibile connettere:

• Ingressi analogici, max. 8 pezzi

Segnale ricevuto dai trasmettitori di pressione, dai sensori di

temperatura,

dal segnale di tensione, ecc.

• Ingressi digitali, max. 8 pezzi

Segnale ricevuto dal controllo di sicurezza automatico, dal

segnale diurno/notturno, ecc.

• Uscite relè, max. 6 pezzi

Collegamento di compressori, ventilatori del condensatore

• Uscite a stato solido, max 2 pezzi

- Controllo della valvola di capacità su un digital scroll Copeland

- Controllo della valvola unloader (a scarico) su un compressore

Copperland. stream.

- Controllo di entrambe le valvole unloader (a scarico) su un

Bitzer CRII

Se le uscite non vengono utilizzate per queste funzioni, è possi-

bile utilizzarle come uscite relè ordinarie

• Uscite analogiche, max. 2 pezzi

Controllo della velocità dei compressori o dei ventilatori del

condensatore.

Tipi di compressore

Per la regolazione è possibile utilizzare i seguenti tipi di compres-

sore:

• Compressori a singolo gradino (uno con regolazione della velo-

cità)

• Compressori con valvole unloader (a scarico)

• Compressori scroll (uno può essere digital scroll)

• Compressori Copeland Stream con una valvola unloader (a

scarico) (4 cilindri)

• Compressore Bitzer CRII con due valvole unloader (a scarico) (4

cilindri)

Controllo del ventilatore

I ventilatori possono essere controllati in modo incrementale uti-

lizzando i relè del controllore oppure è possibile controllarne la

velocità tramite l’uscita analogica del controllore.

Il controllo della velocità può avvenire tramite un trasformatore di

frequenza tipo VLT.

Se i ventilatori sono dotati di motori EC, può essere utilizzato di-

rettamente il segnale 0-10 V.

Durante il funzionamento notturno, il livello di rumore dei venti-

latori può essere mantenuto basso. È possibile farlo limitando la

capacità di inserimento.

Per il controllo della velocità, mantenere basso il numero di giri.

Omettere l’inserimento della fase per l’attivazione passo passo.

La limitazione viene bypassata se le funzioni di sicurezza Sd max. e

Pc max. iniziano a funzionare.
