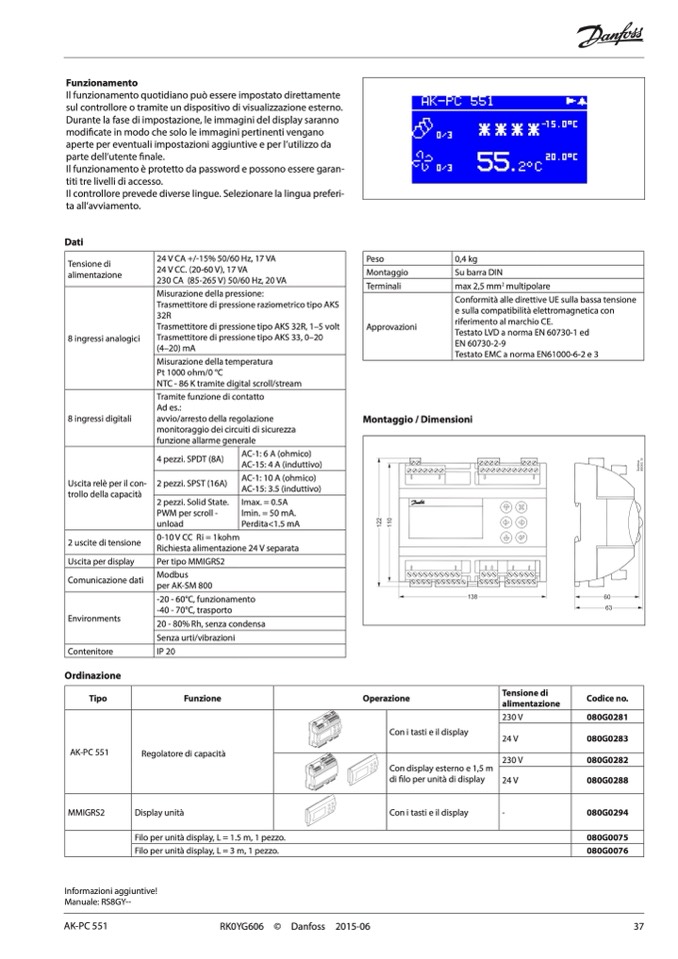

Funzionamento

Il funzionamento quotidiano può essere impostato direttamente

sul controllore o tramite un dispositivo di visualizzazione esterno.

Durante la fase di impostazione, le immagini del display saranno

modificate in modo che solo le immagini pertinenti vengano

aperte per eventuali impostazioni aggiuntive e per l’utilizzo da

parte dell’utente finale.

Il funzionamento è protetto da password e possono essere garan-

titi tre livelli di accesso.

Il controllore prevede diverse lingue. Selezionare la lingua preferi-

ta all’avviamento.

Dati

Tensione di

alimentazione

8 ingressi analogici

8 ingressi digitali

Uscita relè per il con-

trollo della capacità

2 uscite di tensione

Uscita per display

Comunicazione dati

Environments

Contenitore

Ordinazione

Tipo

AK-PC 551

MMIGRS2

24 V CA +/-15% 50/60 Hz, 17 VA

24 V CC. (20-60 V), 17 VA

230 CA (85-265 V) 50/60 Hz, 20 VA

Misurazione della pressione:

Trasmettitore di pressione raziometrico tipo AKS

32R

Trasmettitore di pressione tipo AKS 32R, 1–5 volt

Trasmettitore di pressione tipo AKS 33, 0–20

(4–20) mA

Misurazione della temperatura

Pt 1000 ohm/0 °C

NTC - 86 K tramite digital scroll/stream

Tramite funzione di contatto

Ad es.:

avvio/arresto della regolazione

monitoraggio dei circuiti di sicurezza

funzione allarme generale

Peso

Montaggio

Terminali

Approvazioni

0,4 kg

Su barra DIN

max 2,5 mm

2

multipolare

Conformità alle direttive UE sulla bassa tensione

e sulla compatibilità elettromagnetica con

riferimento al marchio CE.

Testato LVD a norma EN 60730-1 ed

EN 60730-2-9

Testato EMC a norma EN61000-6-2 e 3

4 pezzi. SPDT (8A)

2 pezzi. SPST (16A)

2 pezzi. Solid State.

PWM per scroll -

unload

AC-1: 6 A (ohmico)

AC-15: 4 A (induttivo)

AC-1: 10 A (ohmico)

AC-15: 3.5 (induttivo)

Imax. = 0.5A

Imin. = 50 mA.

Perdita<1.5 mA

0-10 V CC Ri = 1kohm

Richiesta alimentazione 24 V separata

Per tipo MMIGRS2

Modbus

per AK-SM 800

-20 - 60°C, funzionamento

-40 - 70°C, trasporto

20 - 80% Rh, senza condensa

Senza urti/vibrazioni

IP 20

Funzione

Regolatore di capacità

Display unità

Filo per unità display, L = 1.5 m, 1 pezzo.

Filo per unità display, L = 3 m, 1 pezzo.

Operazione

Con i tasti e il display

Con display esterno e 1,5 m

di filo per unità di display

Con i tasti e il display

Tensione di

alimentazione

230 V

24 V

230 V

24 V

-

Codice no.

080G0281

080G0283

080G0282

080G0288

080G0294

080G0075

080G0076

Informazioni aggiuntive!

Manuale: RS8GY--

AK-PC 551

RK0YG606 ©

Danfoss

2015-06

37

Montaggio / Dimensioni
