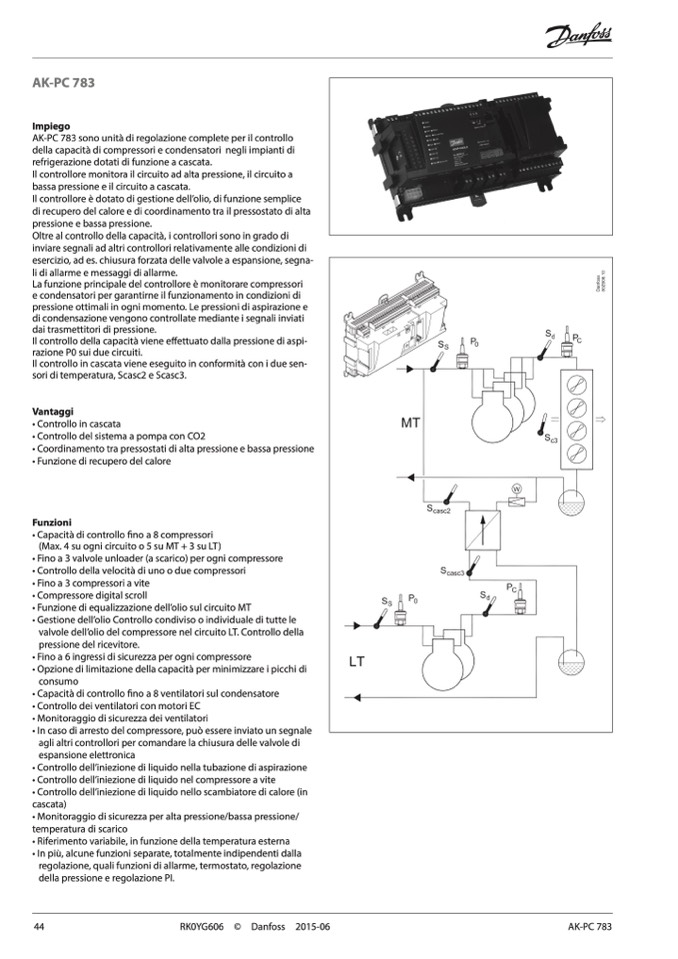

AK-PC 783
Impiego
AK-PC 783 sono unità di regolazione complete per il controllo
della capacità di compressori e condensatori negli impianti di
refrigerazione dotati di funzione a cascata.
Il controllore monitora il circuito ad alta pressione, il circuito a
bassa pressione e il circuito a cascata.
Il controllore è dotato di gestione dell’olio, di funzione semplice
di recupero del calore e di coordinamento tra il pressostato di alta
pressione e bassa pressione.
Oltre al controllo della capacità, i controllori sono in grado di
inviare segnali ad altri controllori relativamente alle condizioni di
esercizio, ad es. chiusura forzata delle valvole a espansione, segna-
li di allarme e messaggi di allarme.
La funzione principale del controllore è monitorare compressori
e condensatori per garantirne il funzionamento in condizioni di
pressione ottimali in ogni momento. Le pressioni di aspirazione e
di condensazione vengono controllate mediante i segnali inviati
dai trasmettitori di pressione.
Il controllo della capacità viene effettuato dalla pressione di aspi-
razione P0 sui due circuiti.
Il controllo in cascata viene eseguito in conformità con i due sen-
sori di temperatura, Scasc2 e Scasc3.
Vantaggi
• Controllo in cascata
• Controllo del sistema a pompa con CO2
• Coordinamento tra pressostati di alta pressione e bassa pressione
• Funzione di recupero del calore
Funzioni
• Capacità di controllo fino a 8 compressori
(Max. 4 su ogni circuito o 5 su MT + 3 su LT)
• Fino a 3 valvole unloader (a scarico) per ogni compressore
• Controllo della velocità di uno o due compressori
• Fino a 3 compressori a vite
• Compressore digital scroll
• Funzione di equalizzazione dell’olio sul circuito MT
• Gestione dell’olio Controllo condiviso o individuale di tutte le
valvole dell’olio del compressore nel circuito LT. Controllo della
pressione del ricevitore.
• Fino a 6 ingressi di sicurezza per ogni compressore
• Opzione di limitazione della capacità per minimizzare i picchi di
consumo
• Capacità di controllo fino a 8 ventilatori sul condensatore
• Controllo dei ventilatori con motori EC
• Monitoraggio di sicurezza dei ventilatori
• In caso di arresto del compressore, può essere inviato un segnale
agli altri controllori per comandare la chiusura delle valvole di
espansione elettronica
• Controllo dell’iniezione di liquido nella tubazione di aspirazione
• Controllo dell’iniezione di liquido nel compressore a vite
• Controllo dell’iniezione di liquido nello scambiatore di calore (in
cascata)
• Monitoraggio di sicurezza per alta pressione/bassa pressione/
temperatura di scarico
• Riferimento variabile, in funzione della temperatura esterna
• In più, alcune funzioni separate, totalmente indipendenti dalla
regolazione, quali funzioni di allarme, termostato, regolazione
della pressione e regolazione PI.
44
RK0YG606 © Danfoss 2015-06
AK-PC 783
