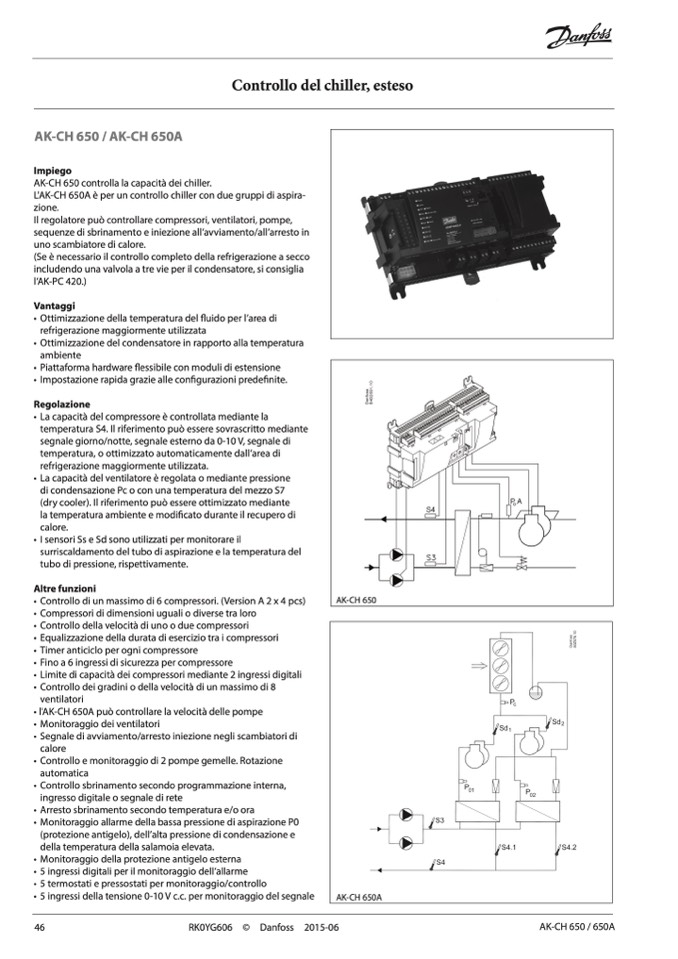

AK-CH 650 / AK-CH 650A
Impiego
AK-CH 650 controlla la capacità dei chiller.
L'AK-CH 650A è per un controllo chiller con due gruppi di aspira-
zione.
Il regolatore può controllare compressori, ventilatori, pompe,
sequenze di sbrinamento e iniezione all’avviamento/all’arresto in
uno scambiatore di calore.
(Se è necessario il controllo completo della refrigerazione a secco
includendo una valvola a tre vie per il condensatore, si consiglia
l’AK-PC 420.)
Vantaggi
• Ottimizzazione della temperatura del fluido per l’area di
refrigerazione maggiormente utilizzata
• Ottimizzazione del condensatore in rapporto alla temperatura
ambiente
• Piattaforma hardware flessibile con moduli di estensione
• Impostazione rapida grazie alle configurazioni predefinite.
Regolazione
• La capacità del compressore è controllata mediante la
temperatura S4. Il riferimento può essere sovrascritto mediante
segnale giorno/notte, segnale esterno da 0-10 V, segnale di
temperatura, o ottimizzato automaticamente dall’area di
refrigerazione maggiormente utilizzata.
• La capacità del ventilatore è regolata o mediante pressione
di condensazione Pc o con una temperatura del mezzo S7
(dry cooler). Il riferimento può essere ottimizzato mediante
la temperatura ambiente e modificato durante il recupero di
calore.
• I sensori Ss e Sd sono utilizzati per monitorare il
surriscaldamento del tubo di aspirazione e la temperatura del
tubo di pressione, rispettivamente.
Altre funzioni
• Controllo di un massimo di 6 compressori. (Version A 2 x 4 pcs)
• Compressori di dimensioni uguali o diverse tra loro
• Controllo della velocità di uno o due compressori
• Equalizzazione della durata di esercizio tra i compressori
• Timer anticiclo per ogni compressore
• Fino a 6 ingressi di sicurezza per compressore
• Limite di capacità dei compressori mediante 2 ingressi digitali
• Controllo dei gradini o della velocità di un massimo di 8
ventilatori
• l'AK-CH 650A può controllare la velocit
à delle pompe
• Monitoraggio dei ventilatori
• Segnale di avviamento/arresto iniezione negli scambiatori di
calore
• Controllo e monitoraggio di 2 pompe gemelle. Rotazione
automatica
• Controllo sbrinamento secondo programmazione interna,
ingresso digitale o segnale di rete
• Arresto sbrinamento secondo temperatura e/o ora
• Monitoraggio allarme della bassa pressione di aspirazione P0
(protezione antigelo), dell’alta pressione di condensazione e
della temperatura della salamoia elevata.
• Monitoraggio della protezione antigelo esterna
• 5 ingressi digitali per il monitoraggio dell’allarme
• 5 termostati e pressostati per monitoraggio/controllo
• 5 ingressi della tensione 0-10 V c.c. per monitoraggio del segnale
AK-CH 650
Controllo del chiller, esteso
AK-CH 650A
46
RK0YG606 © Danfoss 2015-06
AK-CH 650 / 650A
