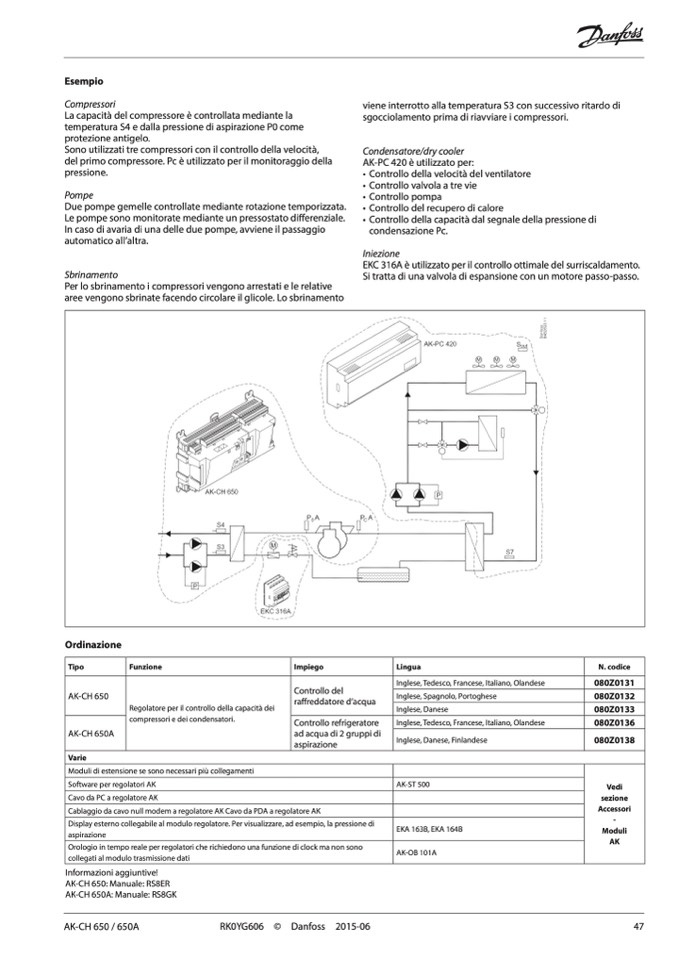

Esempio
Compressori
La capacità del compressore è controllata mediante la
temperatura S4 e dalla pressione di aspirazione P0 come
protezione antigelo.
Sono utilizzati tre compressori con il controllo della velocità,
del primo compressore. Pc è utilizzato per il monitoraggio della
pressione.
Pompe
Due pompe gemelle controllate mediante rotazione temporizzata.
Le pompe sono monitorate mediante un pressostato differenziale.
In caso di avaria di una delle due pompe, avviene il passaggio
automatico all’altra.
viene interrotto alla temperatura S3 con successivo ritardo di
sgocciolamento prima di riavviare i compressori.
Condensatore/dry cooler
AK-PC 420 è utilizzato per:
• Controllo della velocità del ventilatore
• Controllo valvola a tre vie
• Controllo pompa
• Controllo del recupero di calore
• Controllo della capacità dal segnale della pressione di
condensazione Pc.
Iniezione
EKC 316A è utilizzato per il controllo ottimale del surriscaldamento.
Si tratta di una valvola di espansione con un motore passo-passo.
Sbrinamento
Per lo sbrinamento i compressori vengono arrestati e le relative
aree vengono sbrinate facendo circolare il glicole. Lo sbrinamento
Ordinazione
Tipo
AK-CH 650
AK-CH 650A
Varie
Funzione
Regolatore per il controllo della capacità dei
compressori e dei condensatori.
Impiego
Controllo del
raffreddatore d’acqua
Controllo refrigeratore
ad acqua di 2 gruppi di
aspirazione
Lingua
Inglese, Tedesco, Francese, Italiano, Olandese
Inglese, Spagnolo, Portoghese
Inglese, Danese
Inglese, Tedesco, Francese, Italiano, Olandese
Inglese, Danese, Finlandese
AK-ST 500
EKA 163B, EKA 164B
AK-OB 101A
N. codice
080Z0131
080Z0132
080Z0133
080Z0136
080Z0138
Vedi
sezione
Accessori
-
Moduli
AK
Moduli di estensione se sono necessari più collegamenti
Software per regolatori AK
Cavo da PC a regolatore AK
Cablaggio da cavo null modem a regolatore AK Cavo da PDA a regolatore AK
Display esterno collegabile al modulo regolatore. Per visualizzare, ad esempio, la pressione di
aspirazione
Orologio in tempo reale per regolatori che richiedono una funzione di clock ma non sono
collegati al modulo trasmissione dati
Informazioni aggiuntive!
AK-CH 650: Manuale: RS8ER
AK-CH 650A: Manuale: RS8GK
AK-CH 650 / 650A
RK0YG606 ©
Danfoss
2015-06
47
