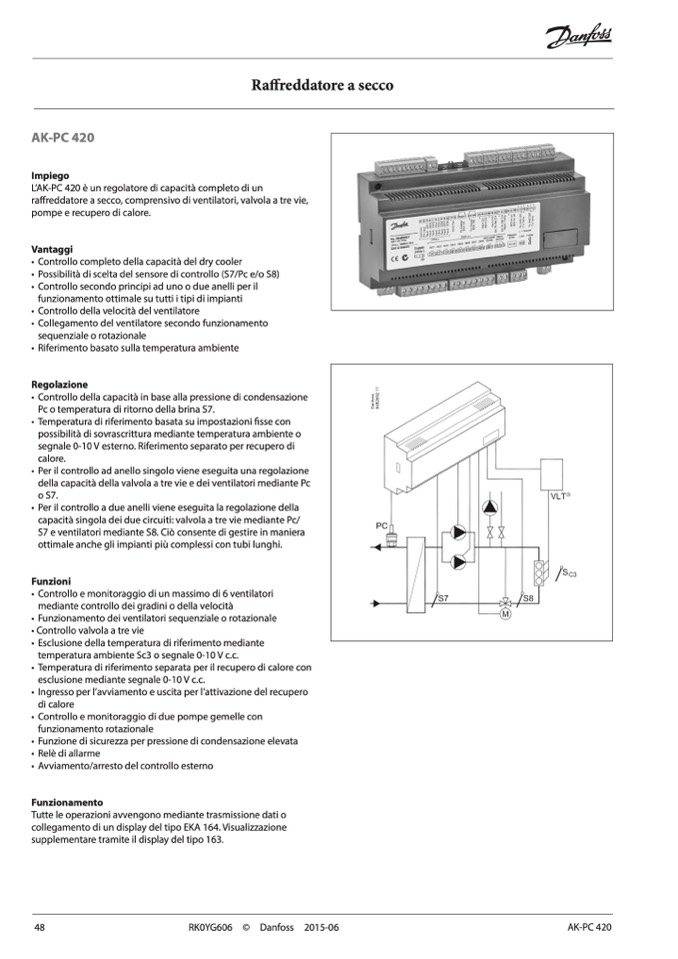

Raffreddatore a secco

AK-PC 420

Impiego

L’AK-PC 420 è un regolatore di capacità completo di un

raffreddatore a secco, comprensivo di ventilatori, valvola a tre vie,

pompe e recupero di calore.

Vantaggi

• Controllo completo della capacità del dry cooler

• Possibilità di scelta del sensore di controllo (S7/Pc e/o S8)

• Controllo secondo principi ad uno o due anelli per il

funzionamento ottimale su tutti i tipi di impianti

• Controllo della velocità del ventilatore

• Collegamento del ventilatore secondo funzionamento

sequenziale o rotazionale

• Riferimento basato sulla temperatura ambiente

Regolazione

• Controllo della capacità in base alla pressione di condensazione

Pc o temperatura di ritorno della brina S7.

• Temperatura di riferimento basata su impostazioni

fisse con

possibilità di sovrascrittura mediante temperatura ambiente o

segnale 0-10 V esterno. Riferimento separato per recupero di

calore.

• Per il controllo ad anello singolo viene eseguita una regolazione

della capacità della valvola a tre vie e dei ventilatori mediante Pc

o S7.

• Per il controllo a due anelli viene eseguita la regolazione della

capacità singola dei due circuiti: valvola a tre vie mediante Pc/

S7 e ventilatori mediante S8. Ciò consente di gestire in maniera

ottimale anche gli impianti più complessi con tubi lunghi.

Funzioni

• Controllo e monitoraggio di un massimo di 6 ventilatori

mediante controllo dei gradini o della velocità

• Funzionamento dei ventilatori sequenziale o rotazionale

• Controllo valvola a tre vie

• Esclusione della temperatura di riferimento mediante

temperatura ambiente Sc3 o segnale 0-10 V c.c.

• Temperatura di riferimento separata per il recupero di calore con

esclusione mediante segnale 0-10 V c.c.

• Ingresso per l’avviamento e uscita per l’attivazione del recupero

di calore

• Controllo e monitoraggio di due pompe gemelle con

funzionamento rotazionale

• Funzione di sicurezza per pressione di condensazione elevata

• Relè di allarme

• Avviamento/arresto del controllo esterno

Funzionamento

Tutte le operazioni avvengono mediante trasmissione dati o

collegamento di un display del tipo EKA 164. Visualizzazione

supplementare tramite il display del tipo 163.

48

RK0YG606 © Danfoss 2015-06

AK-PC 420
