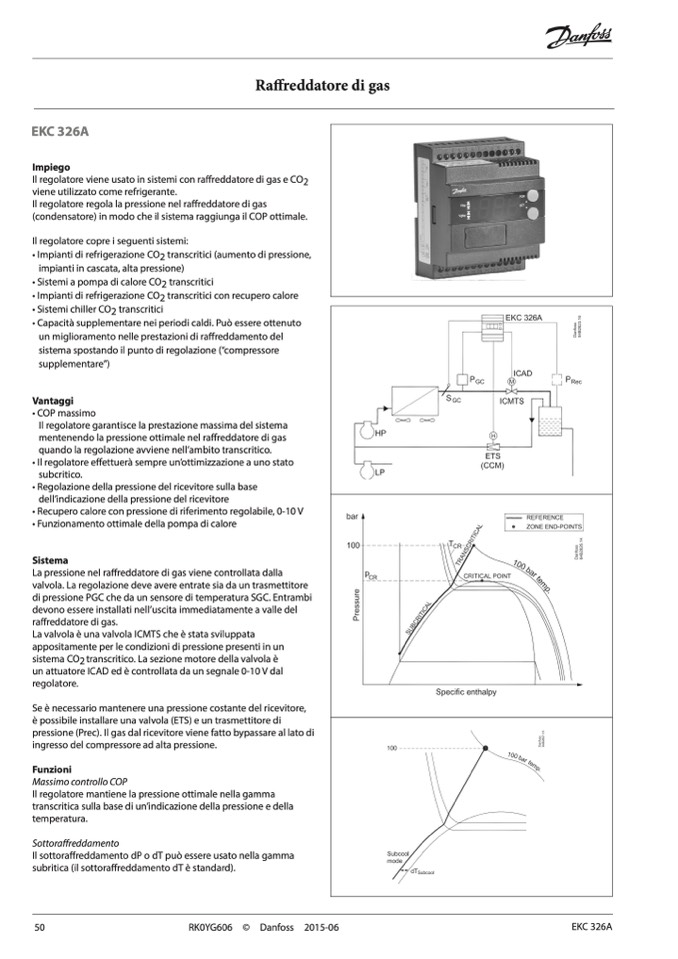

EKC 326A
Impiego
Il regolatore viene usato in sistemi con raffreddatore di gas e CO2
viene utilizzato come refrigerante.
Il regolatore regola la pressione nel raffreddatore di gas
(condensatore) in modo che il sistema raggiunga il COP ottimale.
Il regolatore copre i seguenti sistemi:
• Impianti di refrigerazione CO2 transcritici (aumento di pressione,
impianti in cascata, alta pressione)
• Sistemi a pompa di calore CO2 transcritici
• Impianti di refrigerazione CO2 transcritici con recupero calore
• Sistemi chiller CO2 transcritici
• Capacità supplementare nei periodi caldi. Può essere ottenuto
un miglioramento nelle prestazioni di raffreddamento del
sistema spostando il punto di regolazione (“compressore
supplementare”)
Vantaggi
• COP massimo
Il regolatore garantisce la prestazione massima del sistema
mentenendo la pressione ottimale nel ra
ffreddatore di gas
quando la regolazione avviene nell’ambito transcritico.
• Il regolatore effettuer
à sempre un’ottimizzazione a uno stato
subcritico.
• Regolazione della pressione del ricevitore sulla base
dell’indicazione della pressione del ricevitore
• Recupero calore con pressione di riferimento regolabile, 0-10 V
• Funzionamento ottimale della pompa di calore
Sistema
La pressione nel raffreddatore di gas viene controllata dalla
valvola. La regolazione deve avere entrate sia da un trasmettitore
di pressione PGC che da un sensore di temperatura SGC. Entrambi
devono essere installati nell’uscita immediatamente a valle del
raffreddatore di gas.
La valvola è una valvola ICMTS che è stata sviluppata
appositamente per le condizioni di pressione presenti in un
sistema CO2 transcritico. La sezione motore della valvola è
un attuatore ICAD ed
è controllata da un segnale 0-10 V dal
regolatore.
Se è necessario mantenere una pressione costante del ricevitore,
è possibile installare una valvola (ETS) e un trasmettitore di
pressione (Prec). Il gas dal ricevitore viene fatto bypassare al lato di
ingresso del compressore ad alta pressione.
Funzioni
Massimo controllo COP
Il regolatore mantiene la pressione ottimale nella gamma
transcritica sulla base di un’indicazione della pressione e della
temperatura.
Sottoraffreddamento
Il sottoraffreddamento dP o dT può essere usato nella gamma
subritica (il sottoraffreddamento dT è standard).
Raffreddatore di gas
50
RK0YG606 © Danfoss 2015-06
EKC 326A
