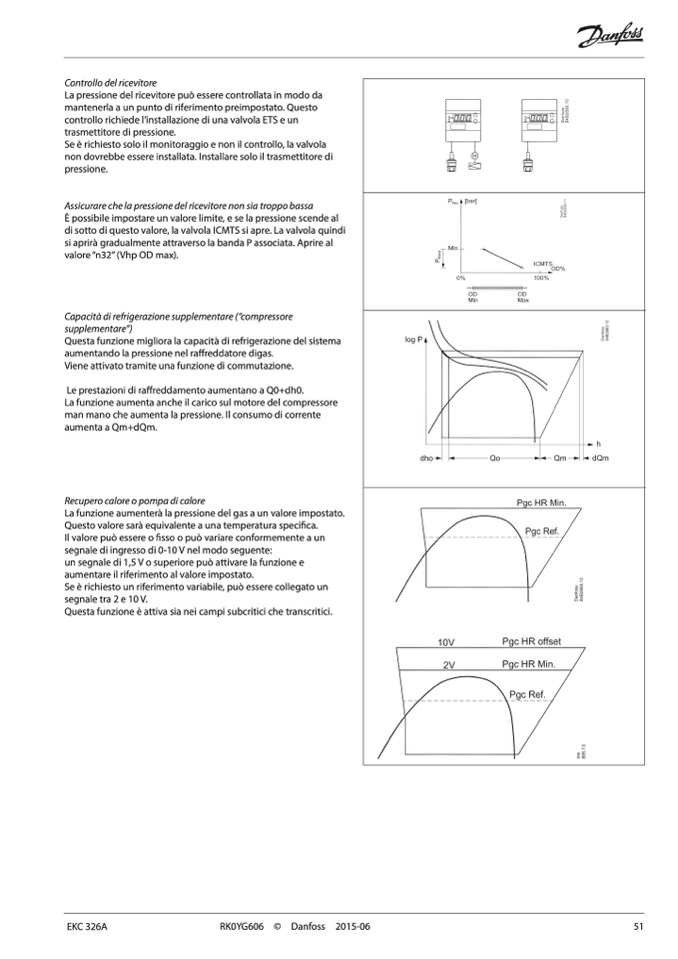

Controllo del ricevitore
La pressione del ricevitore può essere controllata in modo da
mantenerla a un punto di riferimento preimpostato. Questo
controllo richiede l’installazione di una valvola ETS e un
trasmettitore di pressione.
Se è richiesto solo il monitoraggio e non il controllo, la valvola
non dovrebbe essere installata. Installare solo il trasmettitore di
pressione.
Assicurare che la pressione del ricevitore non sia troppo bassa
È possibile impostare un valore limite, e se la pressione scende al
di sotto di questo valore, la valvola ICMTS si apre. La valvola quindi
si aprirà gradualmente attraverso la banda P associata. Aprire al
valore “n32” (Vhp OD max).
Capacità di refrigerazione supplementare (“compressore
supplementare”)
Questa funzione migliora la capacità di refrigerazione del sistema
aumentando la pressione nel raffreddatore digas.
Viene attivato tramite una funzione di commutazione.
Le prestazioni di raffreddamento aumentano a Q0+dh0.
La funzione aumenta anche il carico sul motore del compressore
man mano che aumenta la pressione. Il consumo di corrente
aumenta a Qm+dQm.
Recupero calore o pompa di calore
La funzione aumenterà la pressione del gas a un valore impostato.
Questo valore sarà equivalente a una temperatura specifica.
Il valore può essere o fisso o può variare conformemente a un
segnale di ingresso di 0-10 V nel modo seguente:
un segnale di 1,5 V o superiore può attivare la funzione e
aumentare il riferimento al valore impostato.
Se è richiesto un riferimento variabile, può essere collegato un
segnale tra 2 e 10 V.
Questa funzione è attiva sia nei campi subcritici che transcritici.
EKC 326A
