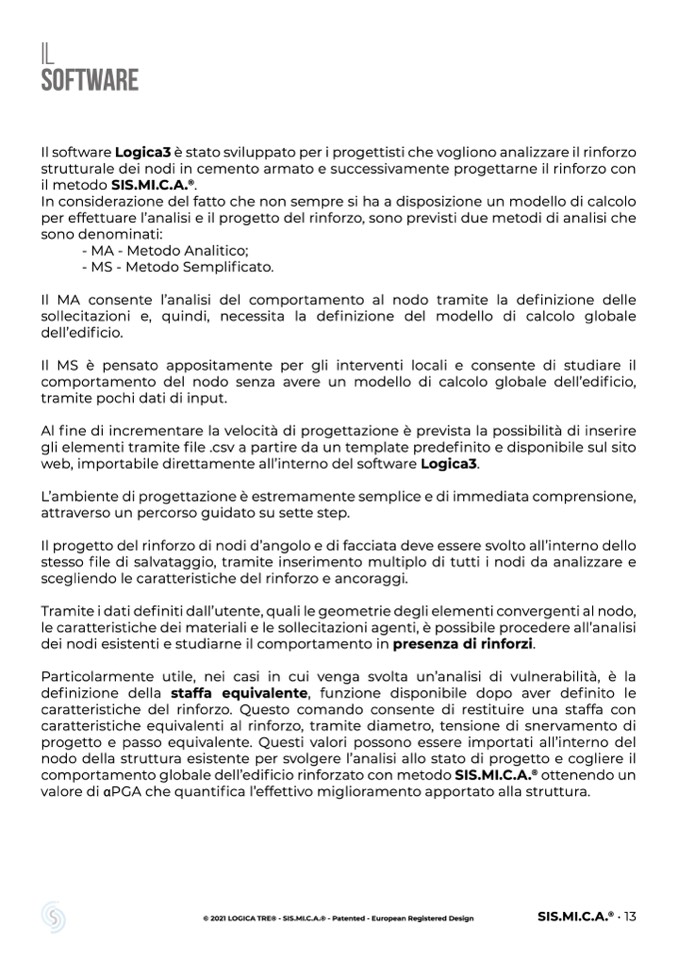

il
software
Il software Logica3 è stato sviluppato per i progettisti che vogliono analizzare il rinforzo
strutturale dei nodi in cemento armato e successivamente progettarne il rinforzo con
il metodo SIS.MI.C.A.
®
.
In considerazione del fatto che non sempre si ha a disposizione un modello di calcolo
per effettuare l’analisi e il progetto del rinforzo, sono previsti due metodi di analisi che
sono denominati:
- MA - Metodo Analitico;
- MS - Metodo Semplificato.
Il MA consente l’analisi del comportamento al nodo tramite la de
finizione delle
sollecitazioni e, quindi, necessita la de
finizione del modello di calcolo globale
dell’edificio.
Il MS è pensato appositamente per gli interventi locali e consente di studiare il
comportamento del nodo senza avere un modello di calcolo globale dell’edificio,
tramite pochi dati di input.
Al fine di incrementare la velocità di progettazione è prevista la possibilità di inserire
gli elementi tramite file .csv a partire da un template prede
finito e disponibile sul sito
web, importabile direttamente all’interno del software Logica3.
L’ambiente di progettazione è estremamente semplice e di immediata comprensione,
attraverso un percorso guidato su sette step.
Il progetto del rinforzo di nodi d’angolo e di facciata deve essere svolto all’interno dello
stesso file di salvataggio, tramite inserimento multiplo di tutti i nodi da analizzare e
scegliendo le caratteristiche del rinforzo e ancoraggi.
Tramite i dati definiti dall’utente, quali le geometrie degli elementi convergenti al nodo,
le caratteristiche dei materiali e le sollecitazioni agenti,
è possibile procedere all’analisi
dei nodi esistenti e studiarne il comportamento in presenza di rinforzi.
Particolarmente utile, nei casi in cui venga svolta un’analisi di vulnerabilità, è la
definizione della staffa equivalente, funzione disponibile dopo aver definito le
caratteristiche del rinforzo. Questo comando consente di restituire una staffa con
caratteristiche equivalenti al rinforzo, tramite diametro, tensione di snervamento di
progetto e passo equivalente. Questi valori possono essere importati all’interno del
nodo della struttura esistente per svolgere l’analisi allo stato di progetto e cogliere il
comportamento globale dell’edificio rinforzato con metodo SIS.MI.C.A.
®
ottenendo un
valore di αPGA che quantifica l’effettivo miglioramento apportato alla struttura.
