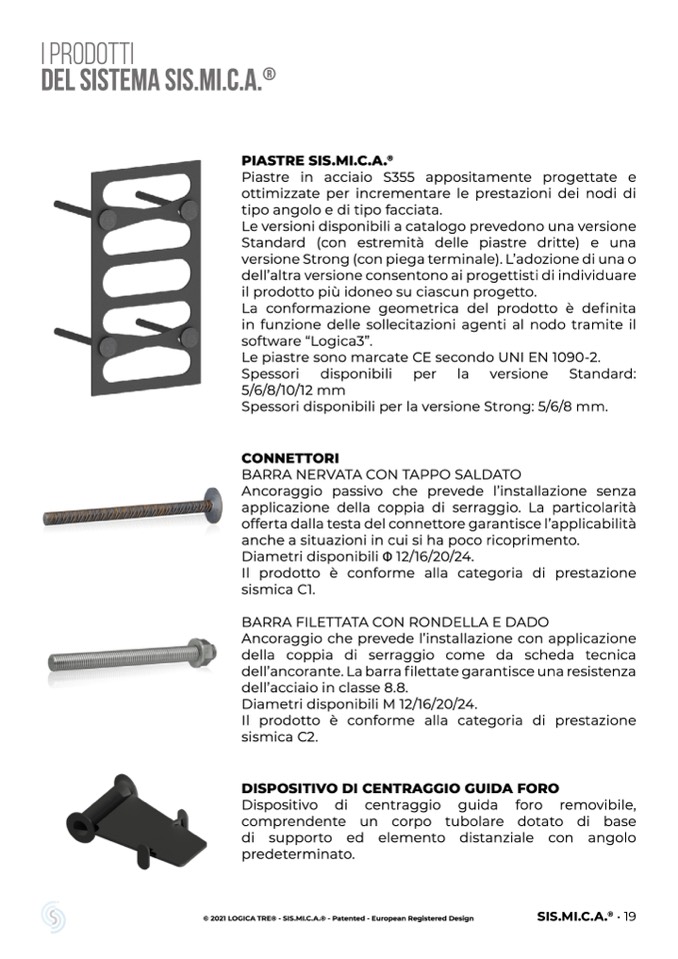

i prodotti
del sistema SIS.MI.C.A.
®
PIASTRE SIS.MI.C.A.
®
Piastre in acciaio S355 appositamente progettate e
ottimizzate per incrementare le prestazioni dei nodi di
tipo angolo e di tipo facciata.
Le versioni disponibili a catalogo prevedono una versione
Standard (con estremità delle piastre dritte) e una
versione Strong (con piega terminale). L’adozione di una o
dell’altra versione consentono ai progettisti di individuare
il prodotto più idoneo su ciascun progetto.
La conformazione geometrica del prodotto è definita
in funzione delle sollecitazioni agenti al nodo tramite il
software “Logica3”.
Le piastre sono marcate CE secondo UNI EN 1090-2.
Spessori disponibili per la versione Standard:
5/6/8/10/12 mm
Spessori disponibili per la versione Strong: 5/6/8 mm.
CONNETTORI
BARRA NERVATA CON TAPPO SALDATO
Ancoraggio passivo che prevede l’installazione senza
applicazione della coppia di serraggio. La particolarità
offerta dalla testa del connettore garantisce l’applicabilità
anche a situazioni in cui si ha poco ricoprimento.
Diametri disponibili Φ 12/16/20/24.
Il prodotto è conforme alla categoria di prestazione
sismica C1.
BARRA FILETTATA CON RONDELLA E DADO
Ancoraggio che prevede l’installazione con applicazione
della coppia di serraggio come da scheda tecnica
dell’ancorante. La barra filettate garantisce una resistenza
dell’acciaio in classe 8.8.
Diametri disponibili M 12/16/20/24.
Il prodotto è conforme alla categoria di prestazione
sismica C2.
DISPOSITIVO DI CENTRAGGIO GUIDA FORO
Dispositivo di centraggio guida foro removibile,
comprendente un corpo tubolare dotato di base
di supporto ed elemento distanziale con angolo
predeterminato.
© 2021 LOGICA TRE® - SIS.MI.C.A.® - Patented - European Registered Design
SIS.MI.C.A.
®
• 19
