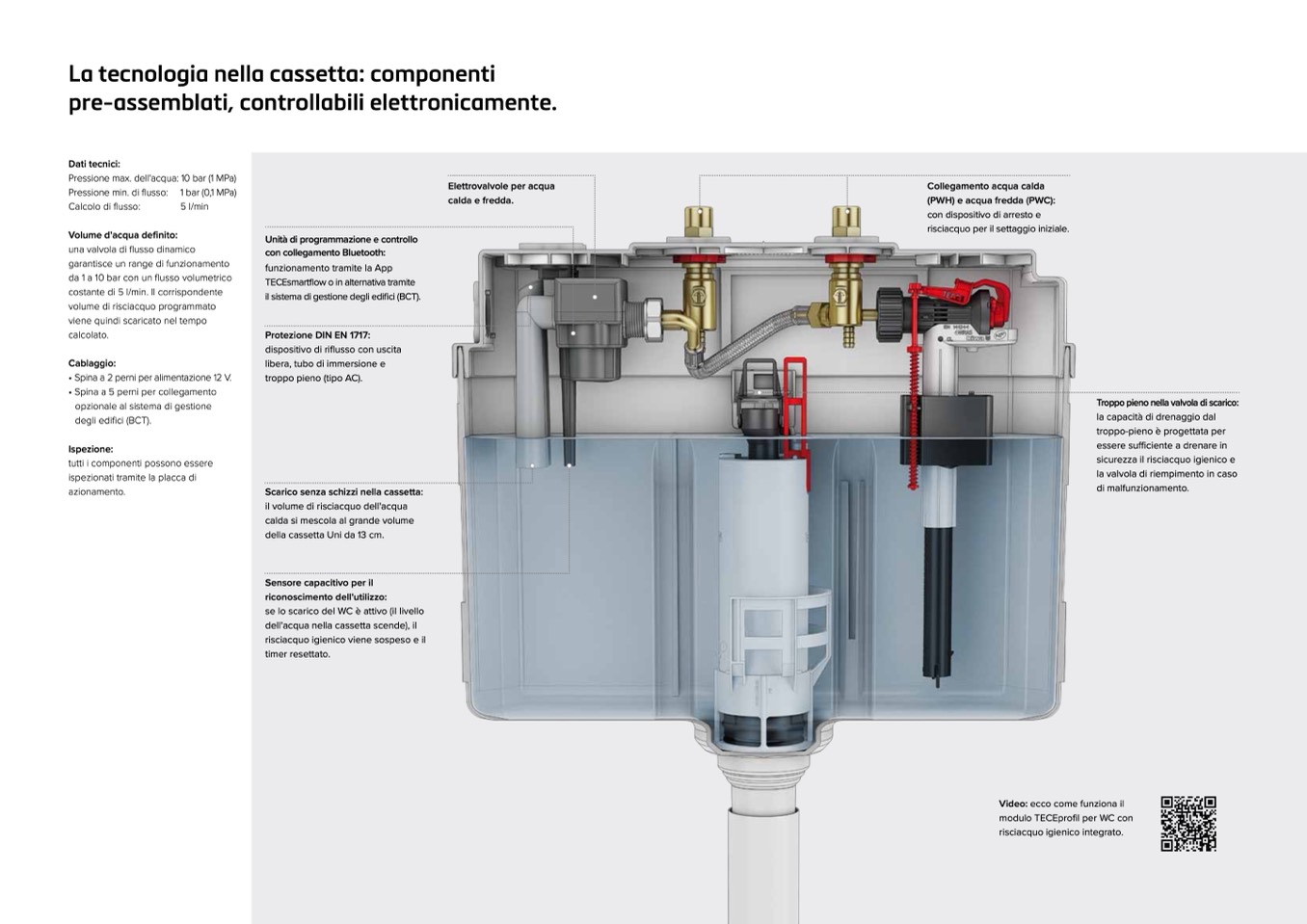

la tecnologia nella cassetta: componenti
pre-assemblati, controllabili elettronicamente.
Dati tecnici:
Pressione max. dell'acqua: 10 bar (1 MPa)
Pressione min. di flusso: 1 bar (0,1 MPa)
Calcolo di flusso:
5 l/min
Volume d'acqua definito:
una valvola di flusso dinamico
garantisce un range di funzionamento
da 1 a 10 bar con un flusso volumetrico
costante di 5 l/min. Il corrispondente
volume di risciacquo programmato
viene quindi scaricato nel tempo
calcolato.
Cablaggio:
• Spina a 2 perni per alimentazione 12 V.
• Spina a 5 perni per collegamento
opzionale al sistema di gestione
degli edifici (BCT).
Ispezione:
tutti i componenti possono essere
ispezionati tramite la placca di
azionamento.
Elettrovalvole per acqua
calda e fredda.
Collegamento acqua calda
(PWH) e acqua fredda (PWC):
con dispositivo di arresto e
risciacquo per il settaggio iniziale.
Unità di programmazione e controllo
con collegamento Bluetooth:
funzionamento tramite la App
TECEsmartflow o in alternativa tramite
il sistema di gestione degli edifici (BCT).
Protezione DIN EN 1717:
dispositivo di riflusso con uscita
libera, tubo di immersione e
troppo pieno (tipo AC).
Scarico senza schizzi nella cassetta:
il volume di risciacquo dell'acqua
calda si mescola al grande volume
della cassetta Uni da 13 cm.
Sensore capacitivo per il
riconoscimento dell'utilizzo:
se lo scarico del WC è attivo (il livello
dell'acqua nella cassetta scende), il
risciacquo igienico viene sospeso e il
timer resettato.
Troppo pieno nella valvola di scarico:
la capacità di drenaggio dal
troppo-pieno è progettata per
essere sufficiente a drenare in
sicurezza il risciacquo igienico e
la valvola di riempimento in caso
di malfunzionamento.
Video: ecco come funziona il
modulo TECEprofil per WC con
risciacquo igienico integrato.
