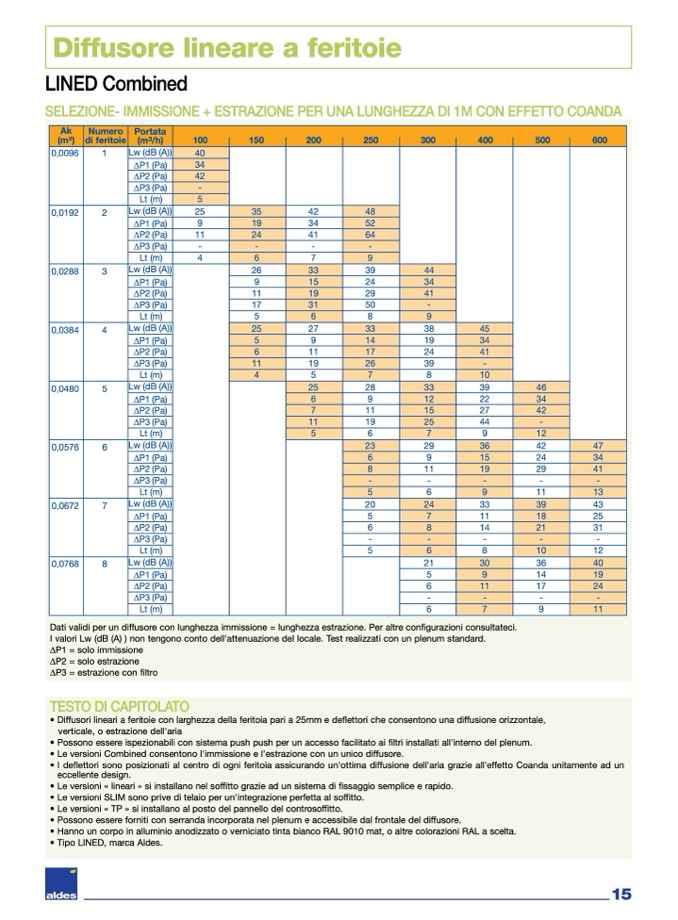

Diffusore lineare a feritoie
LINED Combined
SELEZIONE- IMMISSIONE + ESTRAZIONE PER UNA LUNGhEZZA DI 1M CON EFFETTO COANDA
Ak
(m2)
Nuombero PDorétbaita
diefefernittoeise (m3/h)
100
150
200
250
300
400
500
600
0,0096
1
Lw (dB (A))
∆P1 (Pa)
∆P2 (Pa)
∆P3 (Pa)
Lt (m)
40
34
42
-
5
0,0192
2
Lw (dB (A))
∆P1 (Pa)
∆P2 (Pa)
∆P3 (Pa)
Lt (m)
25
35
42
48
9
19
34
52
11
24
41
64
-
-
-
-
4
6
7
9
0,0288
3
Lw (dB (A))
∆P1 (Pa)
∆P2 (Pa)
∆P3 (Pa)
Lt (m)
26
33
39
44
9
15
24
34
11
19
29
41
17
31
50
-
5
6
8
9
0,0384
4
Lw (dB (A))
∆P1 (Pa)
∆P2 (Pa)
∆P3 (Pa)
Lt (m)
25
27
33
38
45
5
9
14
19
34
6
11
17
24
41
11
19
26
39
-
4
5
7
8
10
0,0480
5
Lw (dB (A))
∆P1 (Pa)
∆P2 (Pa)
∆P3 (Pa)
Lt (m)
25
28
33
39
46
6
9
12
22
34
7
11
15
27
42
11
19
25
44
-
5
6
7
9
12
0,0576
6
Lw (dB (A))
∆P1 (Pa)
∆P2 (Pa)
∆P3 (Pa)
Lt (m)
23
29
36
42
47
6
9
15
24
34
8
11
19
29
41
-
-
-
-
-
5
6
9
11
13
0,0672
7
Lw (dB (A))
∆P1 (Pa)
∆P2 (Pa)
∆P3 (Pa)
Lt (m)
20
24
33
39
43
5
7
11
18
25
6
8
14
21
31
-
-
-
-
-
5
6
8
10
12
0,0768
8
Lw (dB (A))
∆P1 (Pa)
∆P2 (Pa)
∆P3 (Pa)
Lt (m)
21
30
36
40
5
9
14
19
6
11
17
24
-
-
-
-
6
7
9
11
Dati validi per un diffusore con lunghezza immissione = lunghezza estrazione. Per altre configurazioni consultateci.
I valori Lw (dB (A) ) non tengono conto dell'attenuazione del locale. Test realizzati con un plenum standard.
ΔP1 = solo immissione
ΔP2 = solo estrazione
ΔP3 = estrazione con filtro
TESTO DI CAPITOLATO
• Diffusori lineari a feritoie con larghezza della feritoia pari a 25mm e deflettori che consentono una diffusione orizzontale,
verticale, o estrazione dell'aria
• Possono essere ispezionabili con sistema push push per un accesso facilitato ai filtri installati all'interno del plenum.
• Le versioni Combined consentono l'immissione e l'estrazione con un unico diffusore.
• I deflettori sono posizionati al centro di ogni feritoia assicurando un'ottima diffusione dell'aria grazie all'effetto Coanda unitamente ad un
eccellente design.
• Le versioni « lineari » si installano nel soffitto grazie ad un sistema di fissaggio semplice e rapido.
• Le versioni SLIM sono prive di telaio per un'integrazione perfetta al soffitto.
• Le versioni « TP » si installano al posto del pannello del controsoffitto.
• Possono essere forniti con serranda incorporata nel plenum e accessibile dal frontale del diffusore.
• Hanno un corpo in alluminio anodizzato o verniciato tinta bianco RAL 9010 mat, o altre colorazioni RAL a scelta.
• Tipo LINED, marca Aldes.
