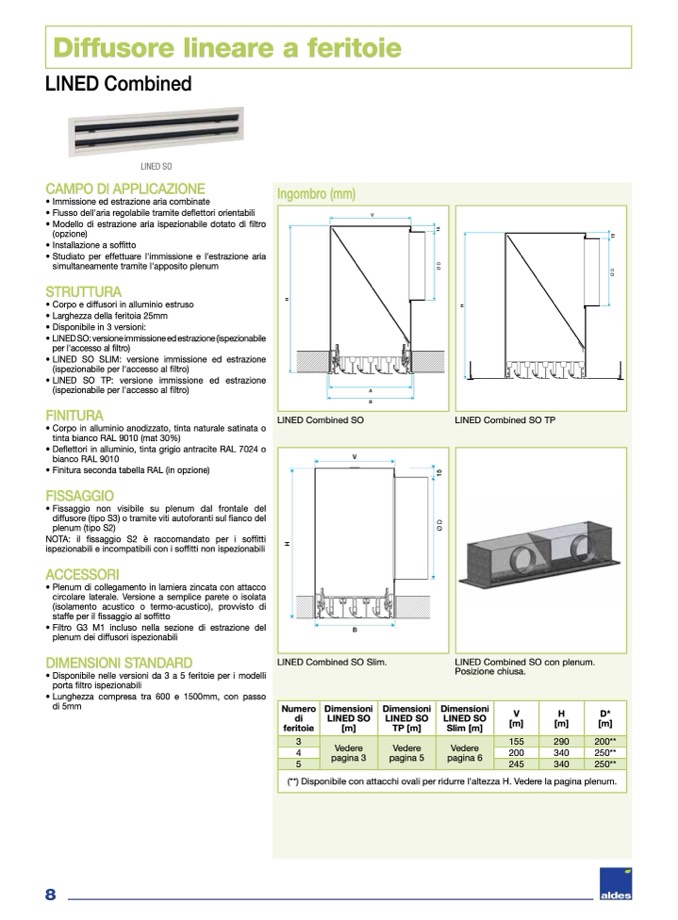

Diffusore lineare a feritoie

LINED Combined

LINED SO

CAMPO DI APPLICAZIONE

• Immissione ed estrazione aria combinate

• Flusso dell'aria regolabile tramite deflettori orientabili

• Modello di estrazione aria ispezionabile dotato di filtro

(opzione)

• Installazione a soffitto

• Studiato per effettuare l'immissione e l'estrazione aria

simultaneamente tramite l'apposito plenum

STRUTTURA

• Corpo e diffusori in alluminio estruso

• Larghezza della feritoia 25mm

• Disponibile in 3 versioni:

• LINEDSO:versioneimmissioneedestrazione(ispezionabile

per l'accesso al filtro)

• LINED SO SLIM: versione immissione ed estrazione

(ispezionabile per l'accesso al filtro)

• LINED SO TP: versione immissione ed estrazione

(ispezionabile per l'accesso al filtro)

FINITURA

• Corpo in alluminio anodizzato, tinta naturale satinata o

tinta bianco RAL 9010 (mat 30%)

• Deflettori in alluminio, tinta grigio antracite RAL 7024 o

bianco RAL 9010

• Finitura seconda tabella RAL (in opzione)

FISSAGGIO

•Fissaggio non visibile su plenum dal frontale del

diffusore (tipo S3) o tramite viti autoforanti sul fianco del

plenum (tipo S2)

NOTA: il fissaggio S2

è raccomandato per i soffitti

ispezionabili e incompatibili con i soffitti non ispezionabili

ACCESSORI

• Plenum di collegamento in lamiera zincata con attacco

circolare laterale. Versione a semplice parete o isolata

(isolamento acustico o termo-acustico), provvisto di

staffe per il fissaggio al soffitto

• Filtro G3 M1 incluso nella sezione di estrazione del

plenum dei diffusori ispezionabili

DIMENSIONI STANDARD

• Disponibile nelle versioni da 3 a 5 feritoie per i modelli

porta filtro ispezionabili

• Lunghezza compresa tra 600 e 1500mm, con passo

di 5mm

Ingombro (mm)

H

H

1

5

1

5

H

1

5

LINED Combined SO

V

LINED Combined SO TP

LINED Combined SO Slim.

LINED Combined SO con plenum.

Posizione chiusa.

B

A

B

V

Numero Dimensioni Dimensioni Dimensioni

V

H

D*

di

feritoie

3

4

5

LINED SO

[m]

Vedere

pagina 3

LINED SO

TP [m]

Vedere

pagina 5

LINED SO

Slim [m]

Vedere

pagina 6

[m]

[m]

155

290

200

340

245

340

[m]

200**

250**

250**

(**) Disponibile con attacchi ovali per ridurre l'altezza H. Vedere la pagina plenum.
