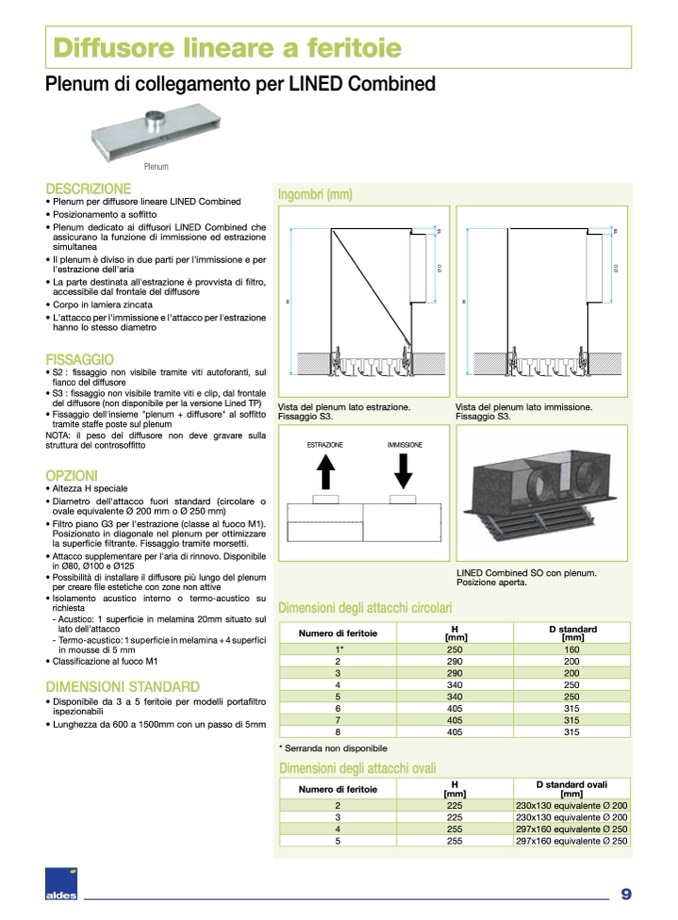

Diffusore lineare a feritoie

Plenum di collegamento per LINED Combined

Plenum

• Plenum per diffusore lineare LINED Combined

• Posizionamento a soffitto

• Plenum dedicato ai diffusori LINED Combined che

assicurano la funzione di immissione ed estrazione

simultanea

• Il plenum è diviso in due parti per l'immissione e per

l'estrazione dell'aria

• La parte destinata all'estrazione è provvista di filtro,

accessibile dal frontale del diffusore

• Corpo in lamiera zincata

• L'attacco per l'immissione e l'attacco per l'estrazione

hanno lo stesso diametro

FISSAGGIO

• S2 : fissaggio non visibile tramite viti autoforanti, sul

fianco del diffusore

• S3 : fissaggio non visibile tramite viti e clip, dal frontale

del diffusore (non disponibile per la versione Lined TP)

• Fissaggio dell'insieme "plenum + diffusore" al soffitto

tramite staffe poste sul plenum

NOTA: il peso del diffusore non deve gravare sulla

struttura del controsoffitto

OPZIONI

• Altezza H speciale

• Diametro dell'attacco fuori standard (circolare o

ovale equivalente Ø 200 mm o Ø 250 mm)

• Filtro piano G3 per l'estrazione (classe al fuoco M1).

Posizionato in diagonale nel plenum per ottimizzare

la superficie filtrante. Fissaggio tramite morsetti.

• Attacco supplementare per l'aria di rinnovo. Disponibile

in Ø80, Ø100 e Ø125

• Possibilità di installare il diffusore più lungo del plenum

per creare file estetiche con zone non attive

• Isolamento acustico interno o termo-acustico su

richiesta

- Acustico: 1 superficie in melamina 20mm situato sul

lato dell'attacco

- Termo-acustico: 1 superficie in melamina + 4 superfici

in mousse di 5 mm

• Classificazione al fuoco M1

DIMENSIONI STANDARD

• Disponibile da 3 a 5 feritoie per modelli portafiltro

ispezionabili

• Lunghezza da 600 a 1500mm con un passo di 5mm

DESCRIZIONE

Ingombri (mm)

H

H

1

5

1

5

Vista del plenum lato estrazione.

Fissaggio S3.

Vista del plenum lato immissione.

Fissaggio S3.

ESTRAZIONE

IMMISSIONE

Dimensioni degli attacchi circolari

Numero di feritoie

1*

2

3

4

5

6

7

8

* Serranda non disponibile

Dimensioni degli attacchi ovali

Numero di feritoie

2

3

4

5

H

D standard

[mm]

[mm]

250

160

290

200

290

200

340

250

340

250

405

315

405

315

405

315

H

D standard ovali

[mm]

[mm]

225

230x130 equivalente 200

225

230x130 equivalente 200

255

297x160 equivalente 250

255

297x160 equivalente 250

LINED Combined SO con plenum.

Posizione aperta.
