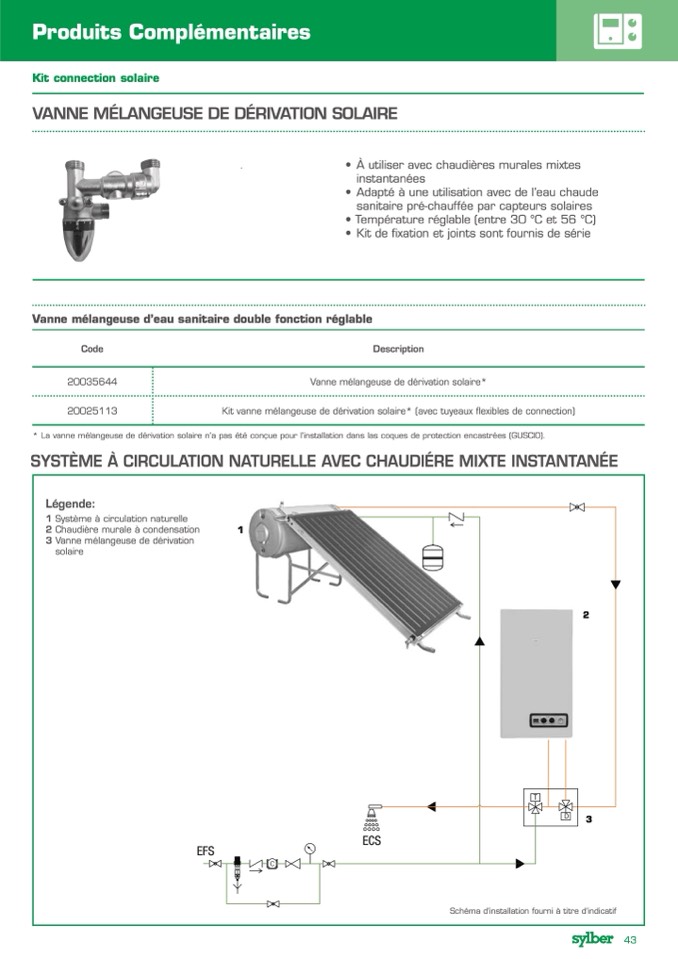

Produits Complémentaires

Kit connection solaire

VANNE MÉLANGEUSE DE D

ÉRIVATION SOLAIRE

� À utiliser avec chaudières murales mixtes

instantanées

� ������ � ��� ����������� ���� �� ����� ������

sanitaire pré-chauffée par capteurs solaires

� ����������� �������� ������ �� �� �� �� ���

� ��� �� �������� �� ������ ���� ������� �� �����

Vanne mélangeuse d’eau sanitaire double fonction réglable

Code

20035644

20025113

* La vanne mélangeuse de dérivation solaire n’a pas été conçue pour l’installation dans las coques de protection encastrées (GUSCIO).

SYST

ÈME À CIRCULATION NATURELLE AVEC CHAUDIÉRE MIXTE INSTANTANÉE

Description

Vanne mélangeuse de dérivation solaire*

Kit vanne mélangeuse de dérivation solaire* (avec tuyeaux flexibles de connection)

Légende:

1 Système à circulation naturelle

2 Chaudière murale à condensation

1

3 Vanne mélangeuse de dérivation

solaire

2

3

EFS

ECS

Schéma d’installation fourni à titre d’indicatif

43
