Pompes à chaleur pour la production d’eau chaude sanitaire

ORIONACQUA

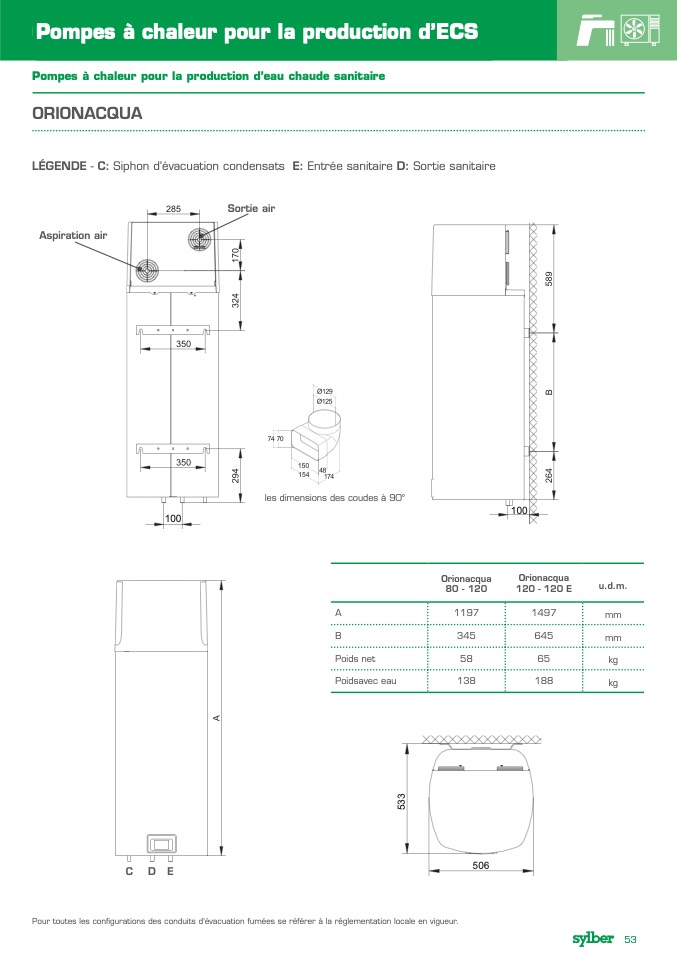

LÉGENDE - C: Siphon d’évacuation condensats E: Entrée sanitaire D: Sortie sanitaire

Sortie air

Aspiration air

C

D

E

���

���

les dimensions des coudes à 90°

A

B

Poids net

Poidsavec eau

���

�

�

�

Pour toutes les configurations des conduits d’évacuation fumées se référer à la réglementation locale en vigueur.

Orionacqua

80 - 120

1197

345

58

138

Orionacqua

120 - 120 E

1497

645

65

188

u.d.m.

mm

mm

kg

kg

53
