Chaudières à condensation à grande puissance

Chaudi

ères murales à condensation modulaires à grande puissance

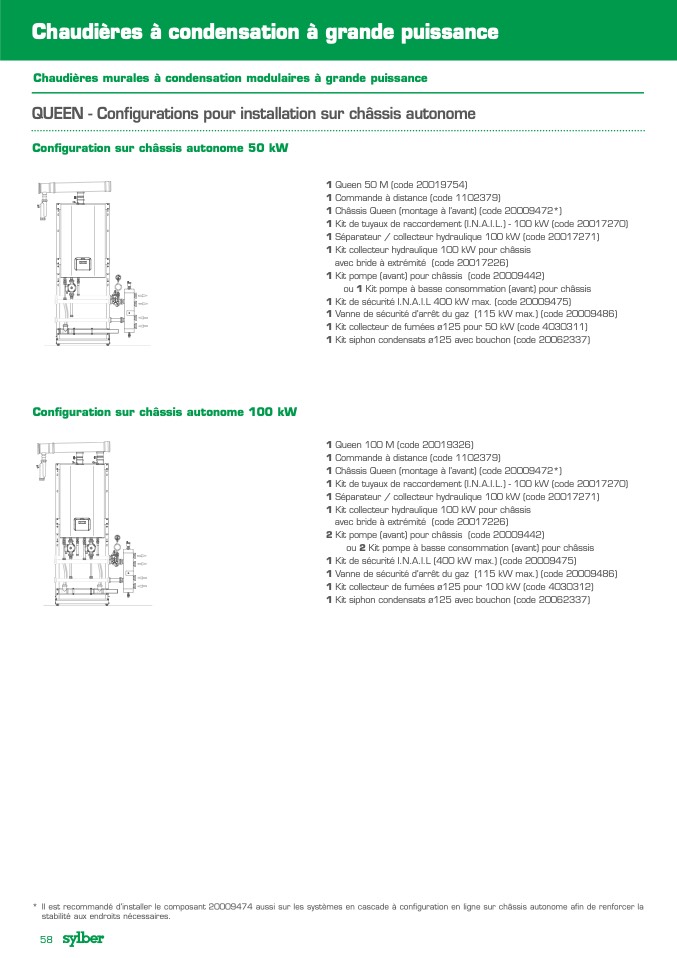

QUEEN - Configurations pour installation sur châssis autonome

Configuration sur châssis autonome 50 kW

Configuration sur châssis autonome 100 kW

1 Queen 50 M (code 20019754)

1 Commande à distance (code 1102379)

1 Châssis Queen (montage à l’avant) (code 20009472*)

1 Kit de tuyaux de raccordement (I.N.A.I.L.) - 100 kW (code 20017270)

1 Séparateur / collecteur hydraulique 100 kW (code 20017271)

1 Kit collecteur hydraulique 100 kW pour châssis

avec bride à extrémité (code 20017226)

1 Kit pompe (avant) pour châssis (code 20009442)

ou 1 Kit pompe à basse consommation (avant) pour châssis

1 Kit de sécurité I.N.A.I.L 400 kW max. (code 20009475)

1 Vanne de sécurité d’arrêt du gaz (115 kW max.) (code 20009486)

1 Kit collecteur de fumées ø125 pour 50 kW (code 4030311)

1 Kit siphon condensats ø125 avec bouchon (code 20062337)

1 Queen 100 M (code 20019326)

1 Commande à distance (code 1102379)

1 Châssis Queen (montage à l’avant) (code 20009472*)

1 Kit de tuyaux de raccordement (I.N.A.I.L.) - 100 kW (code 20017270)

1 Séparateur / collecteur hydraulique 100 kW (code 20017271)

1 Kit collecteur hydraulique 100 kW pour châssis

avec bride à extrémité (code 20017226)

2 Kit pompe (avant) pour châssis (code 20009442)

ou 2 Kit pompe à basse consommation (avant) pour châssis

1 Kit de sécurité I.N.A.I.L (400 kW max.) (code 20009475)

1 Vanne de sécurité d’arrêt du gaz (115 kW max.) (code 20009486)

1 Kit collecteur de fumées ø125 pour 100 kW (code 4030312)

1 Kit siphon condensats ø125 avec bouchon (code 20062337)

* Il est recommandé d’installer le composant 20009474 aussi sur les systèmes en cascade à configuration en ligne sur châssis autonome afin de renforcer la

stabilité aux endroits nécessaires.
