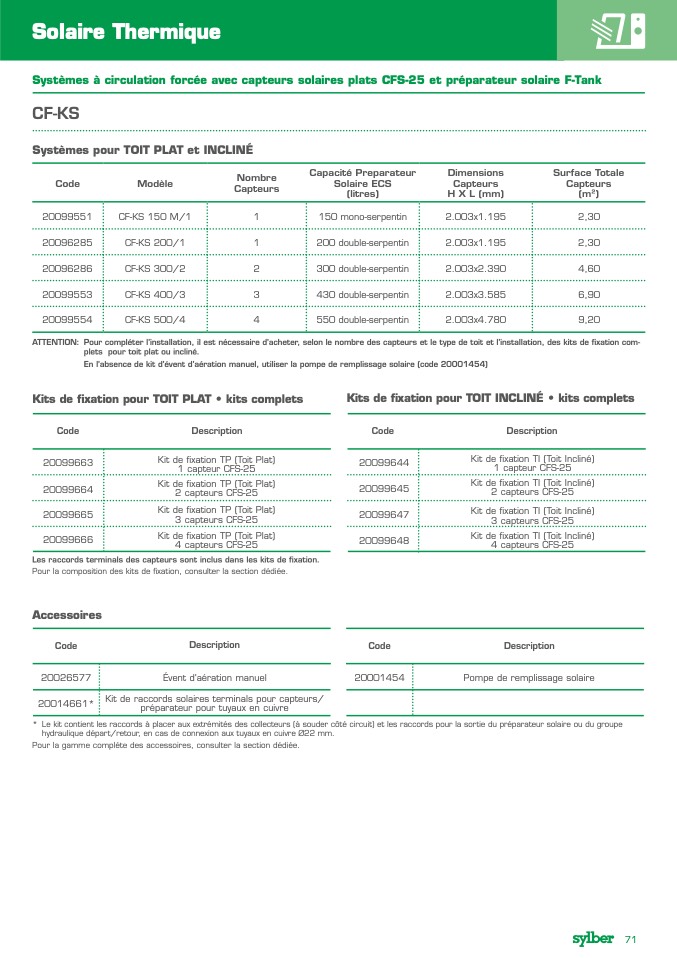

Solaire Thermique
Systèmes à circulation forcée avec capteurs solaires plats CFS-25 et préparateur solaire F-Tank
CF-KS
Systèmes pour TOIT PLAT et INCLIN
É
Code
20099551
20096285
20096286
20099553
20099554
Modèle
Nombre
Capteurs
Capacité Preparateur
Solaire ECS
(litres)
Dimensions
Capteurs
H X L (mm)
Surface Totale
Capteurs
(m
2
)
2,30
2,30
4,60
6,90
9,20
CF-KS 150 M/1
1
150 mono-serpentin
2.003x1.195
CF-KS 200/1
1
200 double-serpentin
2.003x1.195
CF-KS 300/2
2
300 double-serpentin
2.003x2.390
CF-KS 400/3
3
430 double-serpentin
2.003x3.585
CF-KS 500/4
4
550 double-serpentin
2.003x4.780
ATTENTION: Pour compléter l’installation, il est nécessaire d’acheter, selon le nombre des capteurs et le type de toit et l’installation, des kits de fixation com-
plets pour toit plat ou incliné.
En l’absence de kit d’évent d’aération manuel, utiliser la pompe de remplissage solaire (code 20001454)
Kits de fixation pour TOIT PLAT � ���� ��������
Kits de fixation pour TOIT INCLINÉ � ���� ��������
Code
20099663
20099664
20099665
20099666
Description
Kit de fixation TP (Toit Plat)
1 capteur CFS-25
Kit de fixation TP (Toit Plat)
2 capteurs CFS-25
Kit de fixation TP (Toit Plat)
3 capteurs CFS-25
Kit de fixation TP (Toit Plat)
4 capteurs CFS-25
Code
20099644
20099645
20099647
20099648
Code
20001454
Description
Kit de fixation TI (Toit Incliné)
1 capteur CFS-25
Kit de fixation TI (Toit Incliné)
2 capteurs CFS-25
Kit de fixation TI (Toit Incliné)
3 capteurs CFS-25
Kit de fixation TI (Toit Incliné)
4 capteurs CFS-25
Description
Pompe de remplissage solaire
Les raccords terminals des capteurs sont inclus dans les kits de fixation.
Pour la composition des kits de fixation, consulter la section dédiée.
Accessoires
Code
20026577
20014661*
Description
Évent d’aération manuel
Kit de raccords solaires terminals pour capteurs/
préparateur pour tuyaux en cuivre
* Le kit contient les raccords à placer aux extrémités des collecteurs (à souder côté circuit) et les raccords pour la sortie du préparateur solaire ou du groupe
hydraulique départ/retour, en cas de connexion aux tuyaux en cuivre Ø22 mm.
Pour la gamme compl
éte des accessoires, consulter la section d
édiée.
